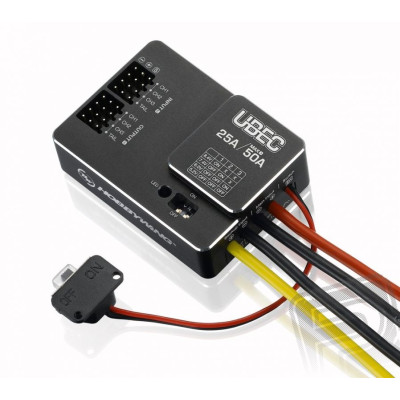

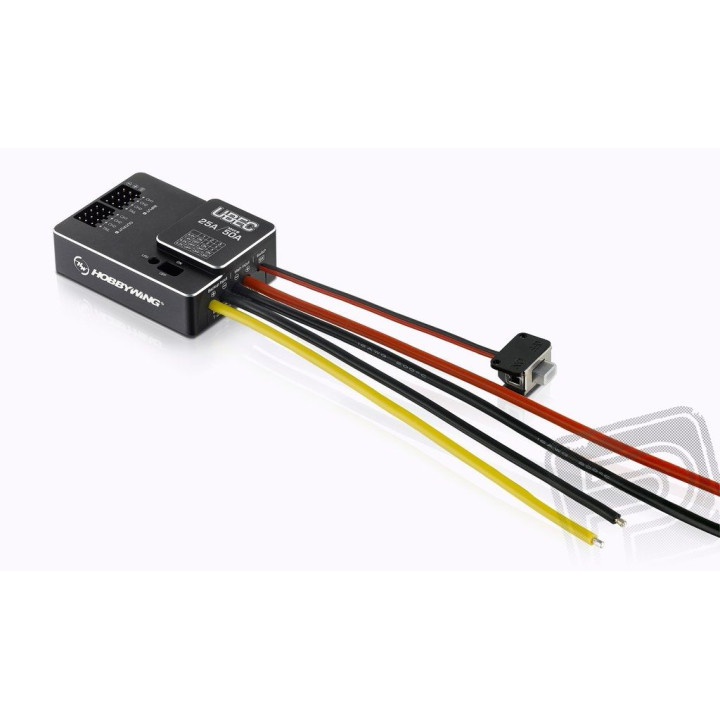

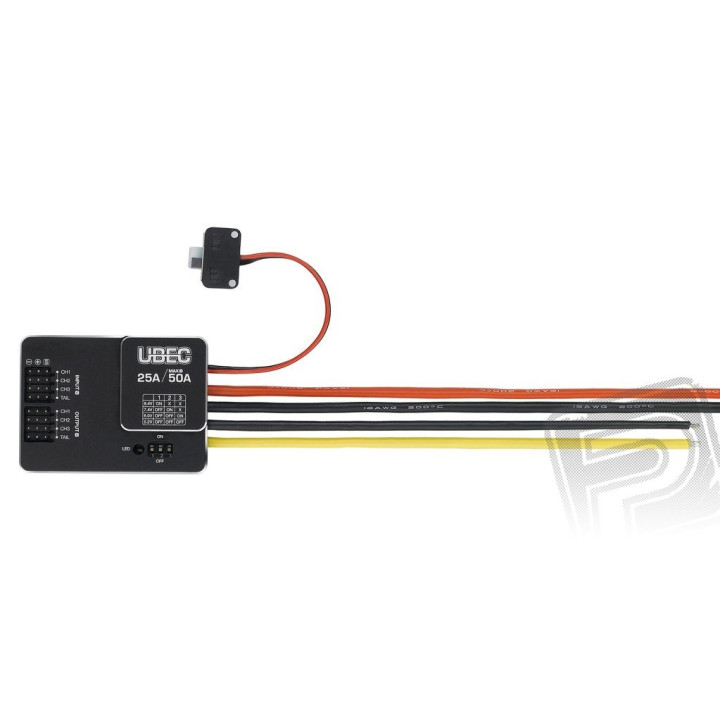

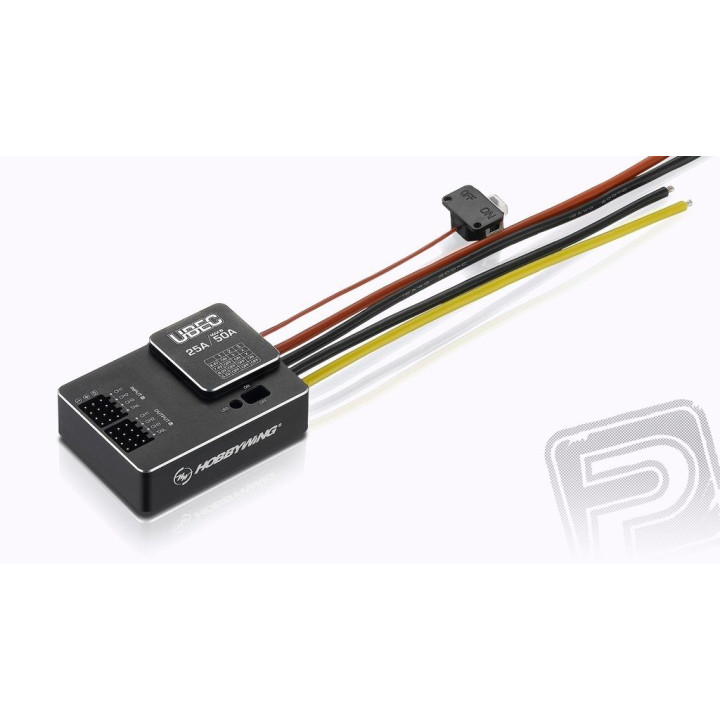

UBEC-25A-HV stabilizátor napájení 5,0/6,0/7,4/8,4 V 25A

UBEC je spínaný stejnosměrný stabilizátor napájení; napájí se z 3-18S LiPo akumulátoru, vstupní napětí sníží na úroveň vhodnou pro napájení přijímačů a palubní elektroniky RC modelů a výstupní napětí stabilizuje na nastavené hodnotě (5,2-8,4 V). Zatížitelnost UBEC je 25 A trvale, 50 A špičkově. Díky tomu je vhodný pro velké vrtulníky nebo obří modely letadel s větším počtem silných serv.

• Používá pokročilý čip stejnosměrného sestupného měniče s účinností přesahující 90%.

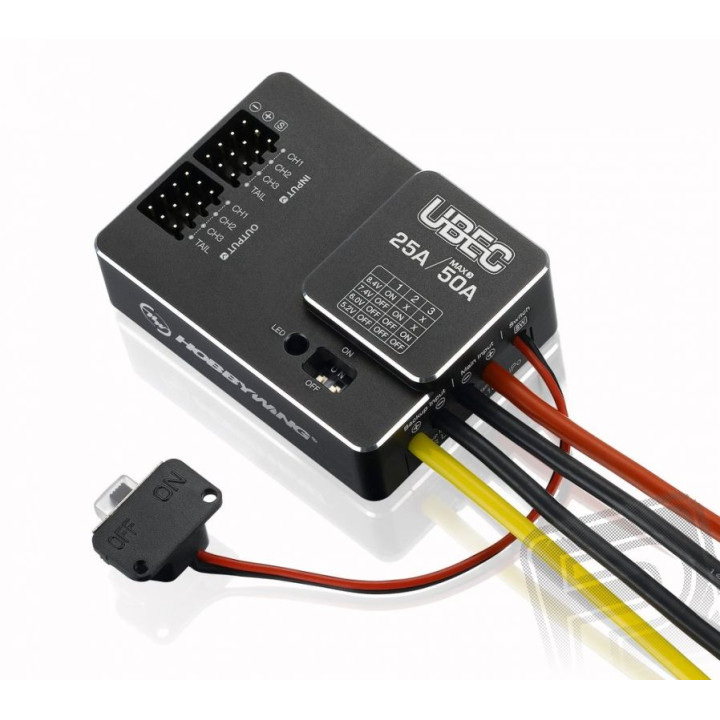

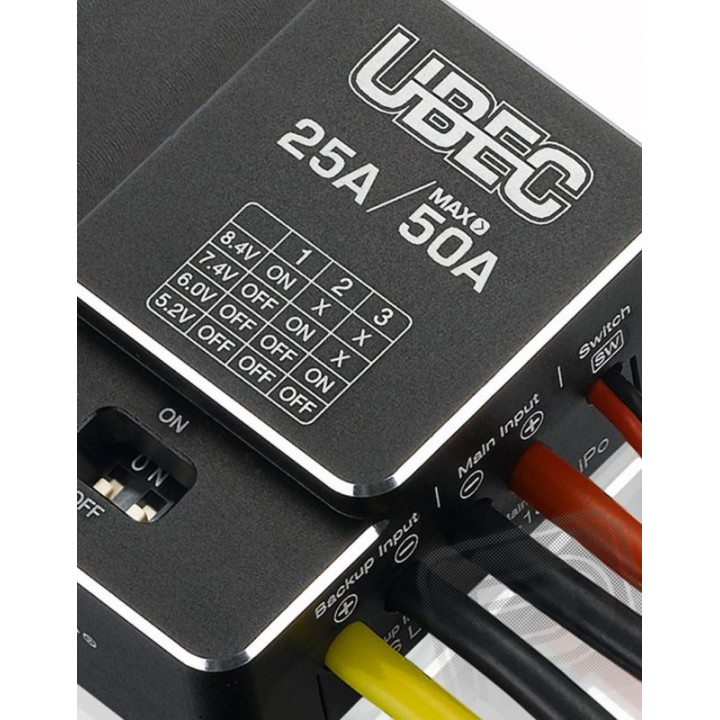

• 4 volitelná výstupní napětí (5,2 V/6,0 V/7,4 V/8,4 V ) vhodná pro všechny druhy přijímačů, gyroskopů, serv atd. Napětí se volí pomocí trojitého DIP přepínače na UBEC.
• Až 8 paralelních výstupů pro větší proudovou zatížitelnost nebo napájení více zařízení.
• Je vybaven ochranou vůči proražení BEC, která brání proniknutí napájecího napětí na výstup a tím způsobeného poškození přijímače, serv a další elektroniky.
• Je vybaven dalšími ochrannými obvody, jako nadproudová ochrana, ochrana proti zkratu na výstupu a tepelná ochrana, které činí jeho provoz bezpečnějším a spolehlivějším.
• Možnost připojení druhého zálohovacího akumulátoru dovoluje přímé napájení připojených elektronických zařízení ze záložního akumulátoru pro zachování normální funkce v případě, že je hlavní napájecí zdroj stabilizátoru poškozen nebo dojde k selhání UBEC stabilizátoru.
• Externí vypínač pro snadné vypínání a zapínání UBEC.
• Hliníková skříňka pro účinnější chlazení a stínění elektromagnetického vyzařování.
• Indikační LED signalizující provozní stav UBEC a stav připojení záložního akumulátoru.

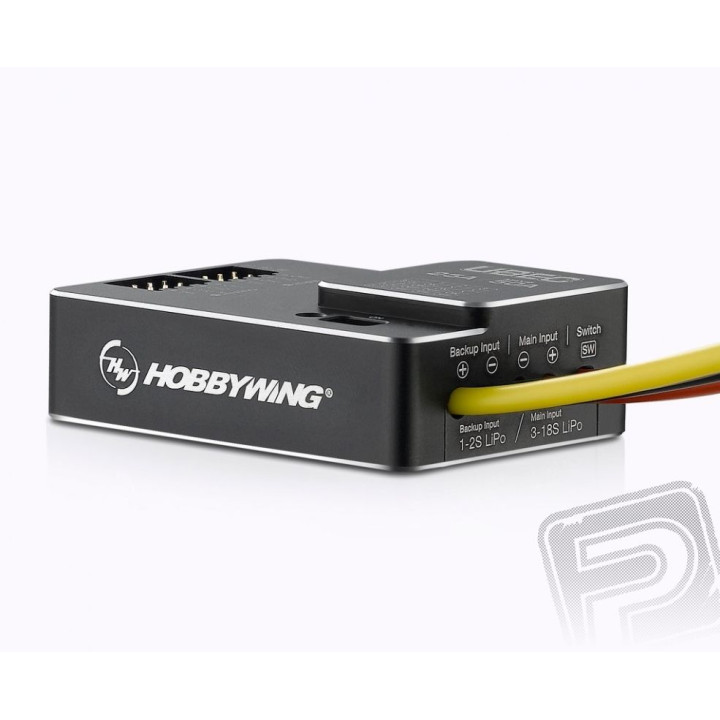

Napájení UBEC

Hlavní napájecí akumulátor 3-18S LiPo slouží k napájení UBEC za normálního provozu. Při poklesu napětí hlavního akumulátoru pod 9 V UBEC přepne na napájení ze záložního akumulátoru.

Záložní akumulátor 1-2S LiPo slouží pro přímé napájení připojených zařízení v případě vybití nebo selhání hlavního akumulátoru nebo UBEC. POZOR: Napětí záložního akumulátoru nesmí být vyšší, než je povolené provozní napětí zařízení připojených k výstupu(ům) UBEC.

Výstupy UBEC

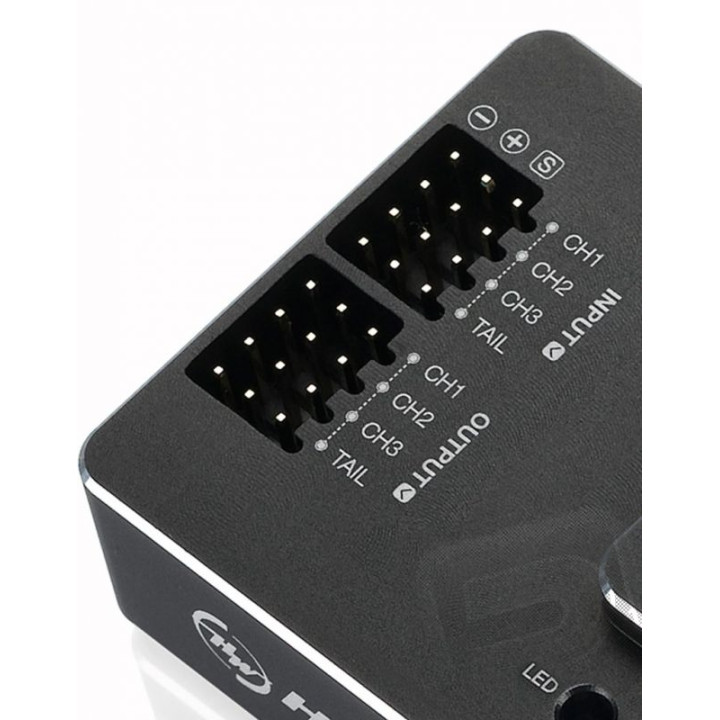

Výstup UBEC je vyveden na 8 tříkolíkových zásuvek rozdělených do skupin po 4 „INPUT“ a „OUTPUT“. Zásuvky mají stejné zapojení kontaktů jako normální servokonektory:

• Pokud zapojíte pouze kontakty (+) a (-), získáváte až 8 paralelních výstupů UBEC pro napájení jednotlivých zařízení v palubní elektronice.
• Ve vrtulníku můžete na zásuvky skupiny „INPUT“ přivést kabely se signálem pro serva desky cykliky (CH1, CH2, CH3) a vyrovnávací rotor (TAIL) z flybarless řídící jednotky nebo přijímače. Serva desky cykliky a vyrovnávacího rotoru připojte do odpovídajících zásuvek skupiny „OUTPUT“. UBEC tak slouží pro napájení a zároveň jako „ústředna“ pro propojení palubní elektroniky.

Používání UBEC

• Model s elektrickým pohonem s OPTO regulátorem: UBEC připojte přímo na výstupy pohonného akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Model s elektrickým pohonem s regulátorem s vestavěným stabilizátorem napájení (BEC): Před připojením UBEC musíte odpojit červený vodič (+) v servokablíku regulátoru, abyste vyřadili z funkce vestavěný BEC. Jinak je zapojení UBEC stejné jako v případě OPTO regulátoru.
• Model se spalovacím motorem nebo větroň: UBEC připojte přímo na výstupy napájecího akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Vrtulník: Kabely se signálem pro serva desky cykliky (CH1, CH2, CH3) a vyrovnávací rotor (TAIL) z flybarless řídící jednotky nebo přijímače zapojte do zásuvek skupiny „INPUT“. Serva desky cykliky a vyrovnávacího rotoru připojte do odpovídajících zásuvek skupiny „OUTPUT“.

Tip: Pro omezení možného rušení UBEC v modelu umístěte ve vzdálenosti nejméně 5 cm od přijímače.
