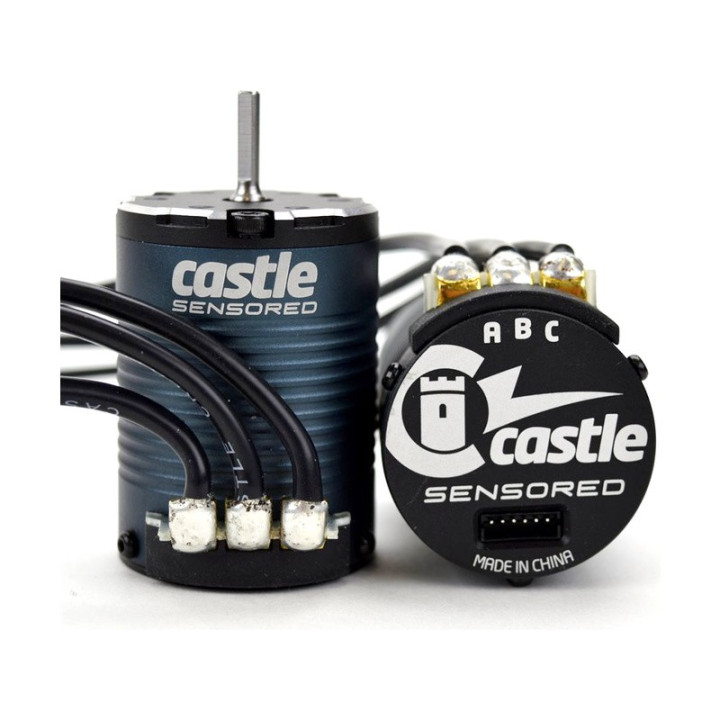

Nový motor od Castle Creations 1406 s 3800 ot/min/V je vytvořen pro expedičních modely aut nebo crawlerů. Senzorové provedení je zajištěn stejně hladký rozjezd jako u stejnosměrných motorů! Napájení 2S - 3S LiPol.
Motor 1406 s 3800Kv je vhodný pro RC modely aut Rock crawler v měřítku 1:10 na 2S-3S LiPol, vážících méně než 3,6kg. Může být také použit v agresivnějších sestavách v lehčích cestovních vozech v měřítku 1:10, Stadium Truck nebo Buggy o hmotnosti až 2,2kg. Motor díky vysokému počtu otáček vyžaduje těžký převodový poměr, model bude dosahovat vyšších rychlostí, ale bude mít nižší točivý moment při rozjezdech.
Společnost Castle již více než deset let vyrábí bezkomutátorové motory nadšencům R/C po celém světě. V reakci na požadavky zákazníků jsme využili současný technologický pokrok, díky kterému lze nabídnout bezprecedentní výkon v nové řadě motorů SENSORED. Našimi nejnovějšími přírůstky je řada 1406 v barvě "SLATE", ve variantách 1900KV, 2280KV, 2850KV a 3800KV. Tyto motory jsou ROCK READY a proto je rozjezd při nízkých otáčkách pod kontrolou.
Provozní režimy: SMARTSENSE™, senzorový, bezsenzorový s podporou regulátorů s Castle senzory.
Deska senzoru je potažena silikonovým konformním povlakem, který chrání senzory před vlhkostí. Připojení snímače není voděodolné, voda může způsobit ztrátu signálu, což může mít za následek ztrátu senzorových schopností. Castle doporučil nanesení dielektrického maziva na vnější stranu vodičů snímače po instalaci vodiče. Po běhu ve vlhkých podmínkách se doporučuje běžná údržba s vyčištěním a vysušením součástí motoru.
Konstrukce střídavých motorů Castle
Výhodou střídavý motorů Castle je zejména vysoká účinnost a při použití senzorového regulátoru jemný chod již od nulových otáček. Senzorové motory lze tedy doporučit pro rychlé i pomalu jedoucí modely, jako jsou např. crawlery, či expediční RC modely aut.
Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky.
Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.
V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele jsou připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.
Vlastnosti motoru
- Napájení 2-3S LiPo
- Otáčky 3800kv (max. 100 000 RPM)
- Tvrzená hřídel 3.17 mm, délka 15 mm
- Konektory 4 mm (kolík)
- Rozměry ø36 x 49 mm
- Hmotnost 197 g
- Montážní otvory M3 @ 25 mm
