Konstrukce střídavých motorů Castle
Výhodou střídavý motorů Castle je zejména vysoká účinnost a při použití senzorového regulátoru jemný chod již od nulových otáček. Senzorové motory lze tedy doporučit pro rychlé i pomalu jedoucí modely, jako jsou např. crawlery, či expediční RC modely aut.
Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky.
Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.
V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele jsou připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

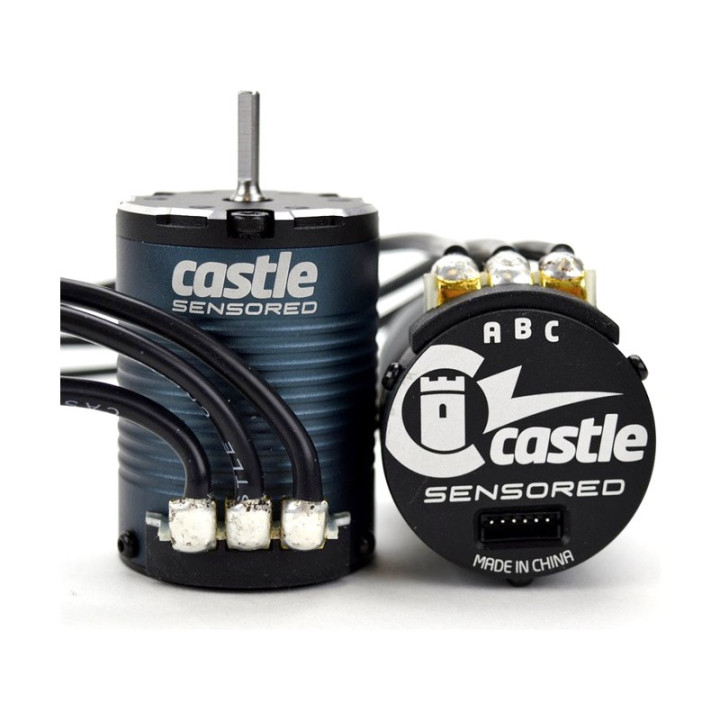

Nový nízko-otáčkový motor od Castle Creations 1406 s 2850 ot/min/V je vytvořen pro expedičních modely aut nebo crawlerů. Senzorové provedení je zajištěn stejně hladký rozjezd jako u stejnosměrných motorů!
Vlastnosti motoru
- Napájení 2-4S LiPo
- Otáčky 2850kv (max. 100 000 RPM)
- Tvrzená hřídel 3.17 mm, délka 15 mm
- Konektory 4 mm (kolík)
- Rozměry ø36 x 49 mm
- Hmotnost 197 g
- Montážní otvory M3 @ 25 mm
