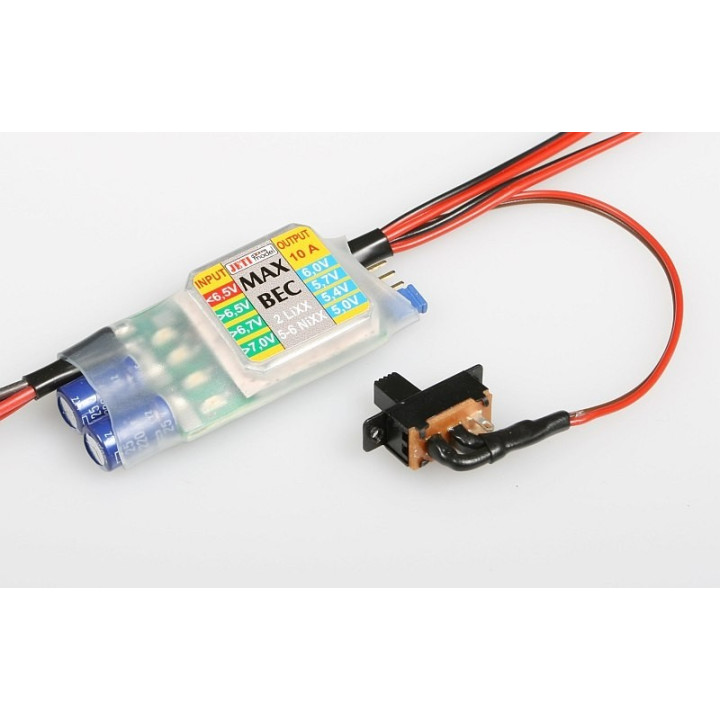

MAX BEC

Lineárny stabilizátor MAX BEC bol vyvinutý k stabilizácii napätia v modeloch, ktoré využívajú k napájaniu prijímača a serv 2 články Lixx alebo viac článkov NiXX. Napätie pre serva je po celú dobu letu modelu konštantné, čo sa prejavuje rovnakou rýchlosťou pohybu serv.

Pomocou skratovacej prepojky (jumpera) nastavujeme požadovanú hodnotu výstupného napätia stabilizátora (5.0 V, 5.4 V, 5.7 V, 6.0 V). MAX BEC možno napájať buď z NiXX alebo z Lixx článkov. Odporúčame používať 2 články Lixx alebo 5-6 článku NiXX. Napätie napájacích článkov je indikované pomocou štyroch LED. V prípade vyššieho napätia ako 7,0 V svietia všetky tri zelené diódy, vybíjaním článkov sa bude znižovať ich napätie a postupne budú zhasínať jednotlivé LED podľa vstupného napätia tj menšia ako 7 V, 6.7 V a 6.45 V. Ak bude vstupné napätie menšie než 6.5 V, rosvieti sa červená LED, ktorá upozorňuje na vybité články. Ak použijeme 2S Lixx znamená to, že napätie na jednotlivých článkoch pokleslo pod 3,25 V.

Napájacie články sa pripoja pomocou dvoch káblikov s prierezom 0.5 mm2 na strane označené input. Paralelne k nim je pripojená 3-linka s konektorom Graupner, ktorá slúži na nabíjanie článkov, bez nutnosti rozpojovania silových konektorov.

Výstupné napätie je vyvedené dvoma 2-linkami na strane output. Odporúčame zapojiť do prijímača obe 2 - linky, zvýšime tým spoľahlivosť a zníži sa prúdové zaťaženie konektorov. Konektory sa môžu zapojiť do ľubovoľného kanálového vstupu prijímača. Na strane output je vyvedený vypínač, ktorým aktivujeme stabilizátor. Vypínač je zapojený ako tzv bezpečný, pri mechanickom poškodení spojov alebo vodičov zostáva funkcia BEC v činnosti

Parametre:
Doporučené vstupné napätie [V] 5,5 - 8,4
Max. vstupné napätie [V] 16
Výstupné napätie [V] 5,0 / 5,4 / 5,7 / 6,0
Pulzný prúd [A] 12
Trvalý prúd [A] 5
Kľudový prúd [uA] 17
Max. výkonová strát [W] 7
Prevádzková teplota max [° C] 130
Hmotnosť [g] 28
Rozmery [mm] 50 x 25 x 10
