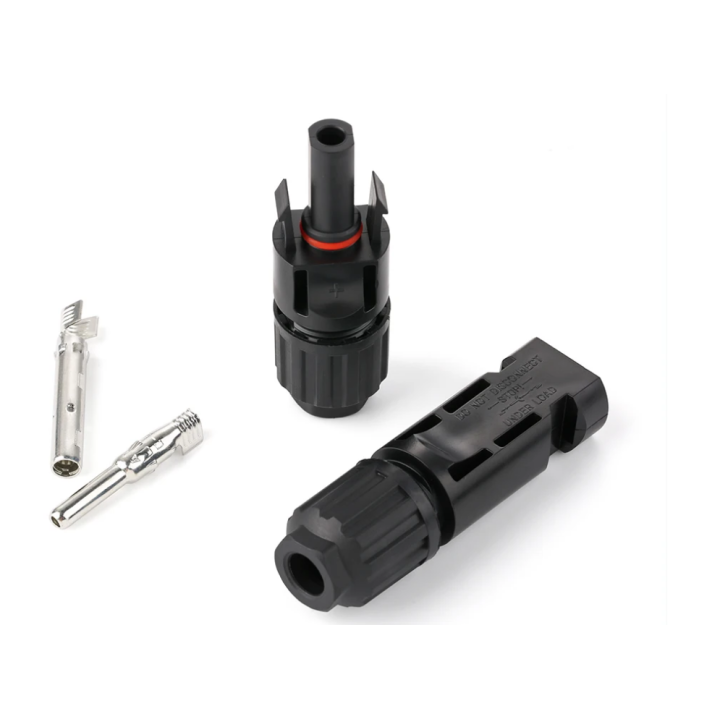

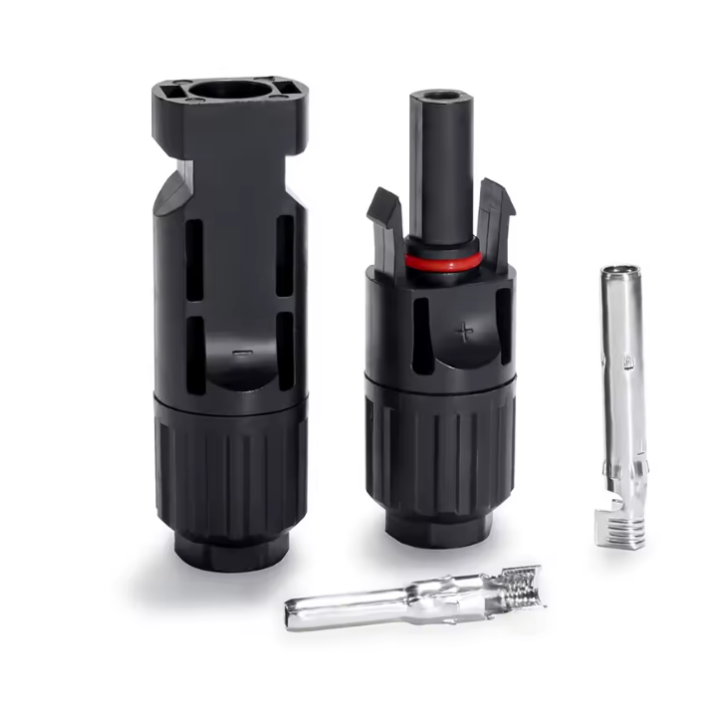

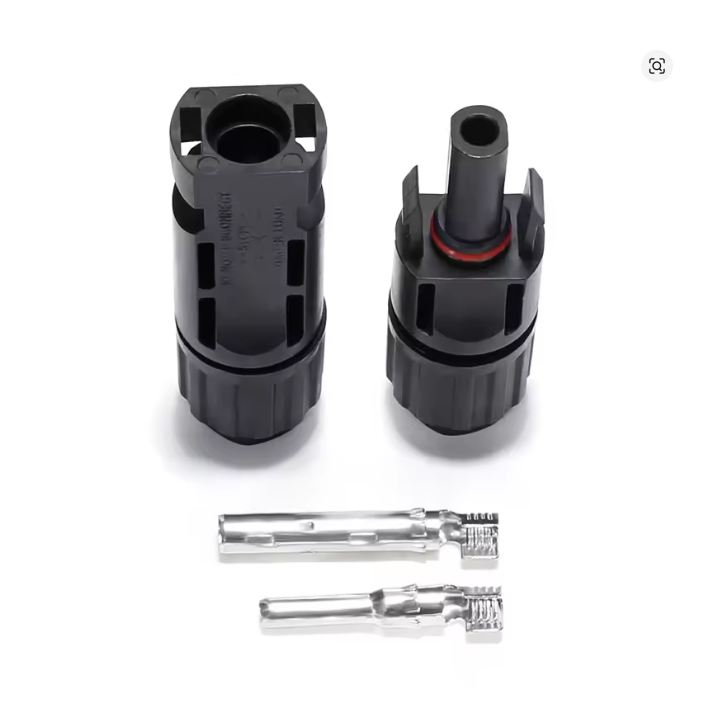

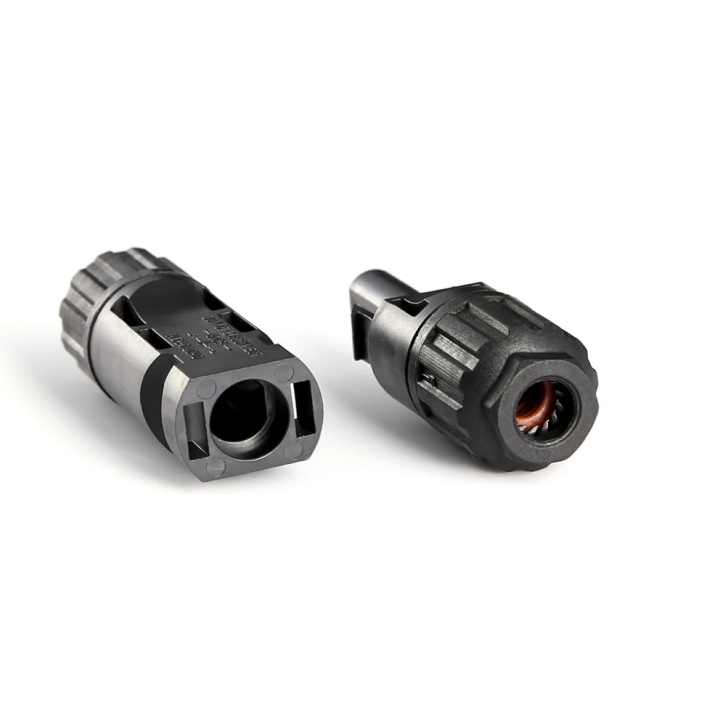

Solárny konektor – samica a samec pre káble 2.5mm² / 4mm² / 6mm²

Spojenie samec – samica umožňuje rýchlu a jednoduchú montáž bez potreby špeciálneho náradia. Vďaka nízkemu prechodovému odporu a robustnej konštrukcii poskytuje výborný elektrický kontakt a vysokú spoľahlivosť aj pri zaťažení vysokým napätím a prúdom.

Ideálne riešenie pre montáž fotovoltických systémov na strechách domov, v solárnych parkoch alebo pri ostrovných solárnych systémoch.

Technické parametre:

• Menovitý prúd: 30 A

• Menovité napätie: 1000 V DC

• Vhodný kábel: 2.5 mm², 4 mm², 6 mm² (AWG14, AWG12, AWG10)

• Kontaktný odpor: ≤ 0,2 mΩ

• Stupeň vodotesnosti: IP67

• Trieda bezpečnosti: II

• Sila potrebná na odpojenie: ≥ 50 N

• Priemer pinu: 4,0 mm

• Sila potrebná na pripojenie: ≤ 50 N

• Izolačný materiál: PPO + PA

• Systém pripojenia: lisované spojenie

• Materiál kontaktu: meď, pocínovaná

• Teplotný rozsah: -40 °C až +90 °C

•

Vlastnosti:

• Kompatibilné s PV káblami s rôznym priemerom izolácie

• Vhodné pre náročné prostredie

• Výborná odolnosť proti starnutiu a UV žiareniu

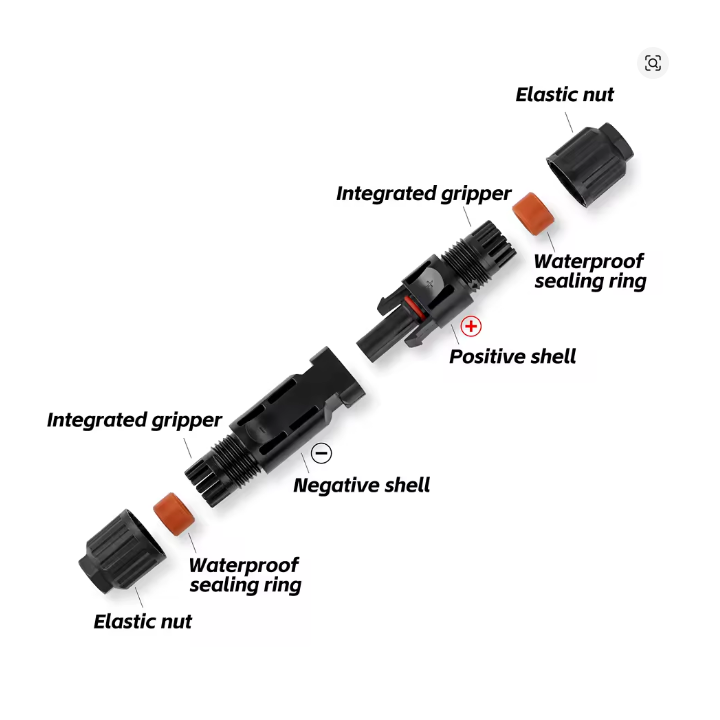

• Dvojité tesniace krúžky pre lepšiu vodotesnosť

• Navrhnuté s prachotesným uzáverom

• Vysoká prúdová a napäťová zaťažiteľnosť

• Rýchla a jednoduchá montáž a demontáž bez potreby náradia

• Vysoká odolnosť proti ťahu

• Odolnosť voči extrémnym teplotám a ohňovzdornosť

• Nízky kontaktný odpor

Použitie:
Používajú sa na prepojenie viacerých solárnych panelov alebo skupín panelov v solárnych poliach, zvyčajne v paralelných zapojeniach.

Kovový pin je vyrobený z vysoko kvalitnej opracovanej medi s utesneným hrotom (na rozdiel od lacných plechových pinov), čo zaručuje výborný elektrický kontakt.
