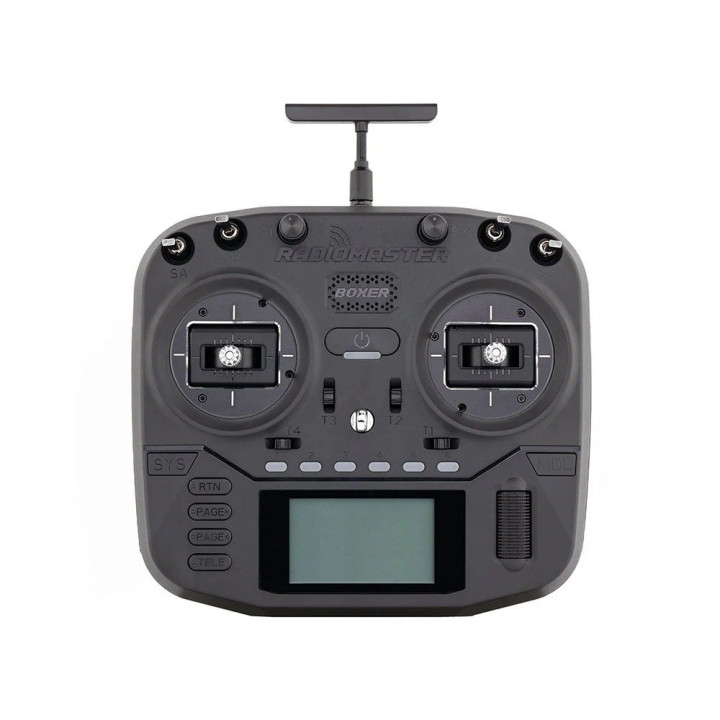

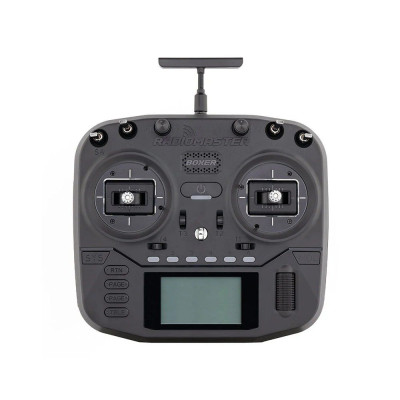

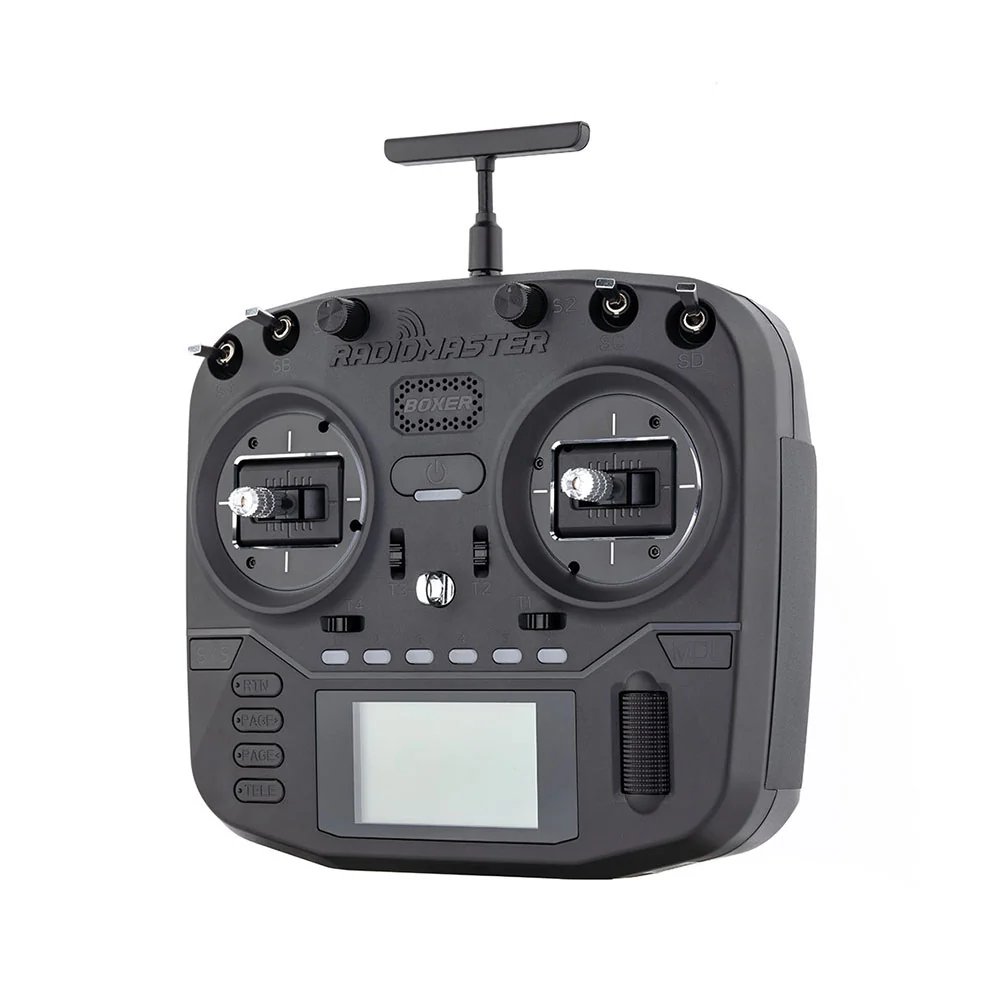

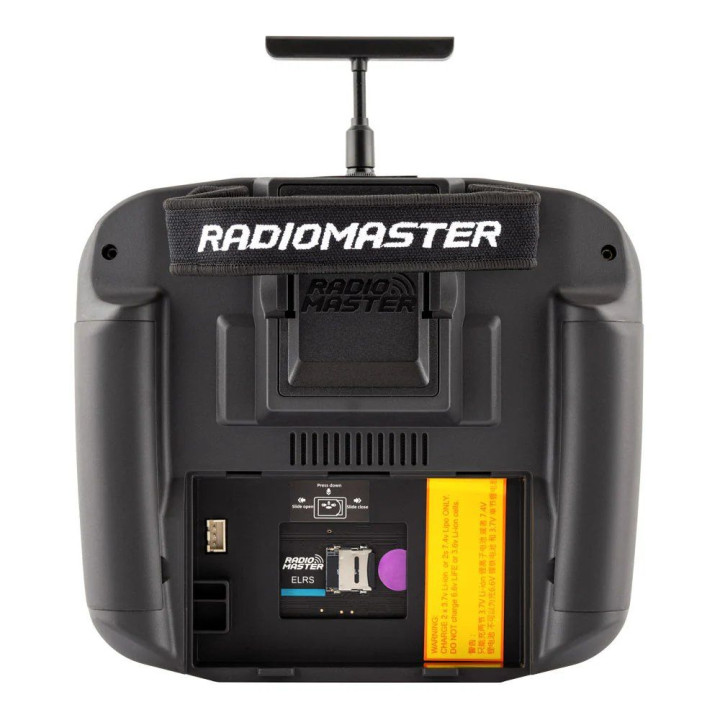

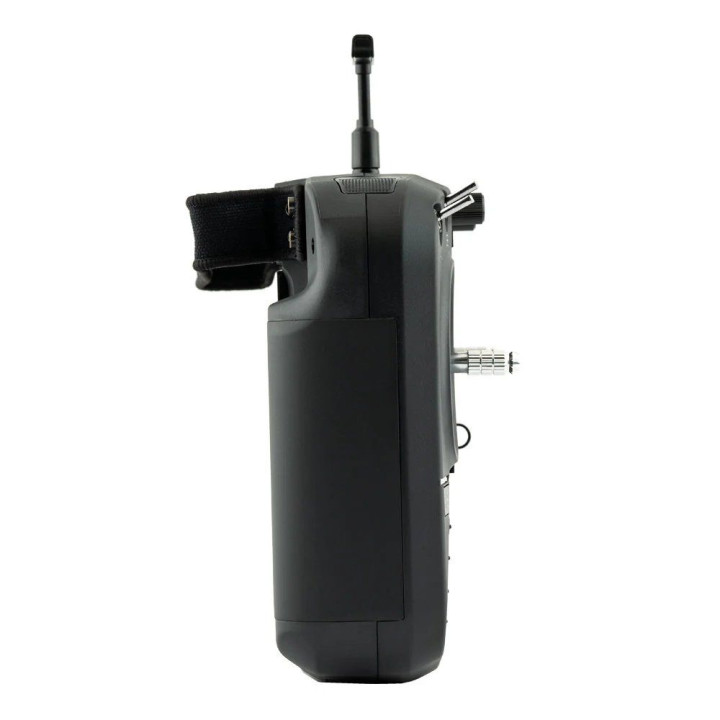

RadioMaster Boxer ELRS

Vysielač Boxer je rozmerovo medzi TX16 a TX12. Určite zaujme tých používateľov, pre ktorých je T16 zbytočne veľký a T12 je pre ich ruky príliš malý.

Vysielač má nainštalovaný systém ELRS, ktorý poskytuje skvelé vlastnosti, ako je účinnosť, veľký dosah a vysoká opakovacia frekvencia.

Displej je monochromatický.

Vysielač môže ovládať až 16 kanálov. Skutočný maximálny počet závisí od použitého prijímača.

Hlavné vlastnosti

• ExpressLRS
• Výkonný čip STM32F407VGT6 s 1 MB Flash a 192 KB RAM
• Nainštalovaný firmvér EdgeTX
• Interný modul ELRS s obnovovacou frekvenciou až 1000 Hz
• Port QC3.0 na rýchle nabíjanie až do 2,0 A
• Kompaktný dizajn so skvelou ergonómiou
• Nové nízkoprofilové prepínače SE a okamžité SF
• Veľký priestor pre batériu: pre súpravu 2S 6200mAh, doba chodu až 20 h (batéria nie je súčasťou dodávky)
• Kardany štandardnej veľkosti V4.0 Hall, upgradovateľné kardany AG01 CNC
• Štandardný priestor pre modul typu JR
• Vnútorný modul s chladiacim ventilátorom
• Štandardné rozloženie tlačidiel RadioMaster
• Univerzálne 6-polohové prepínače letových režimov

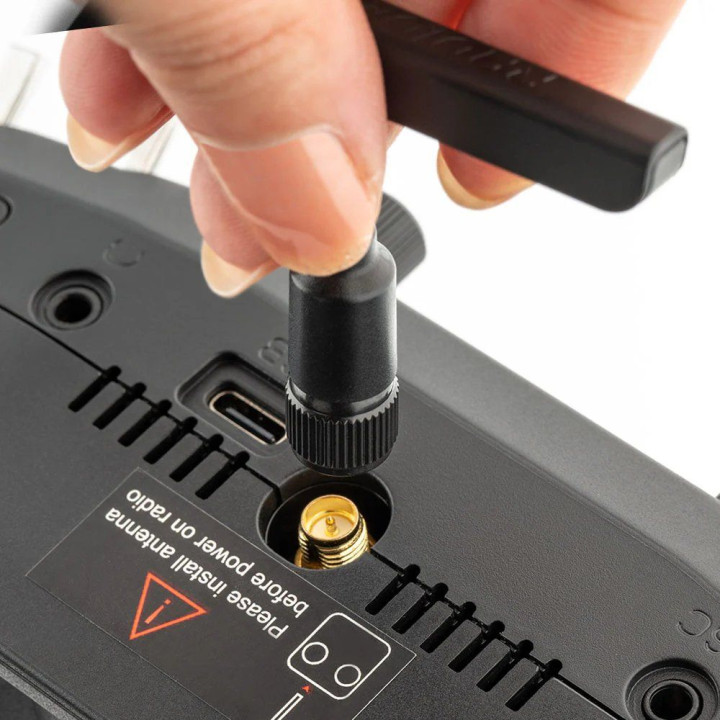

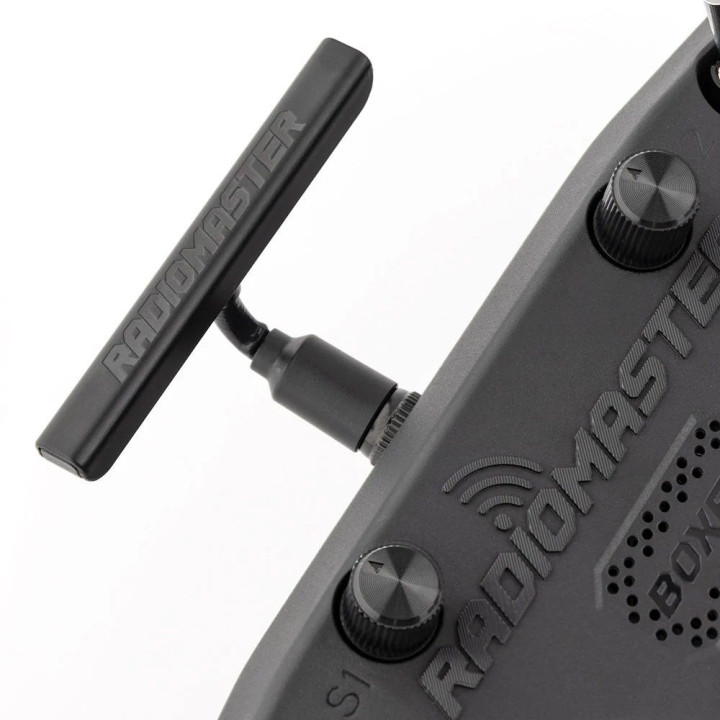

• Nastaviteľná a odnímateľná T-anténa

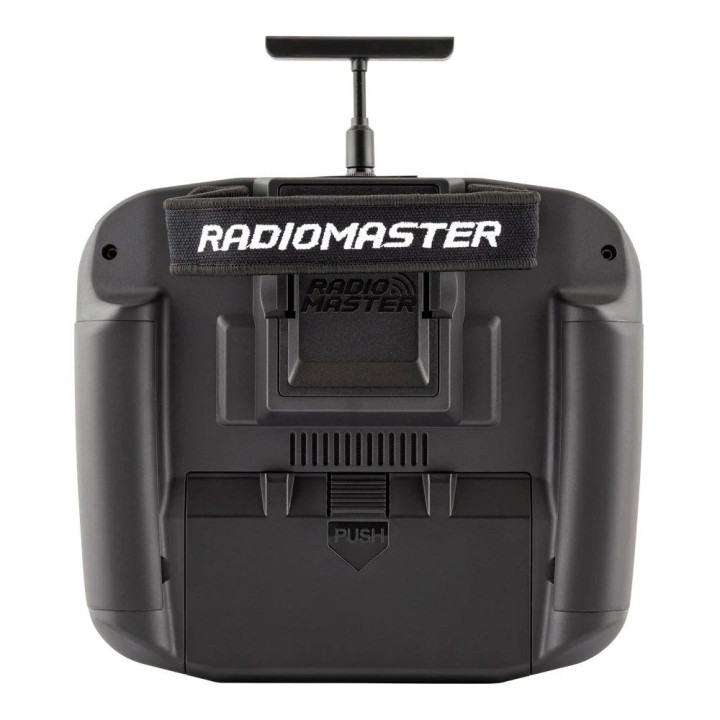

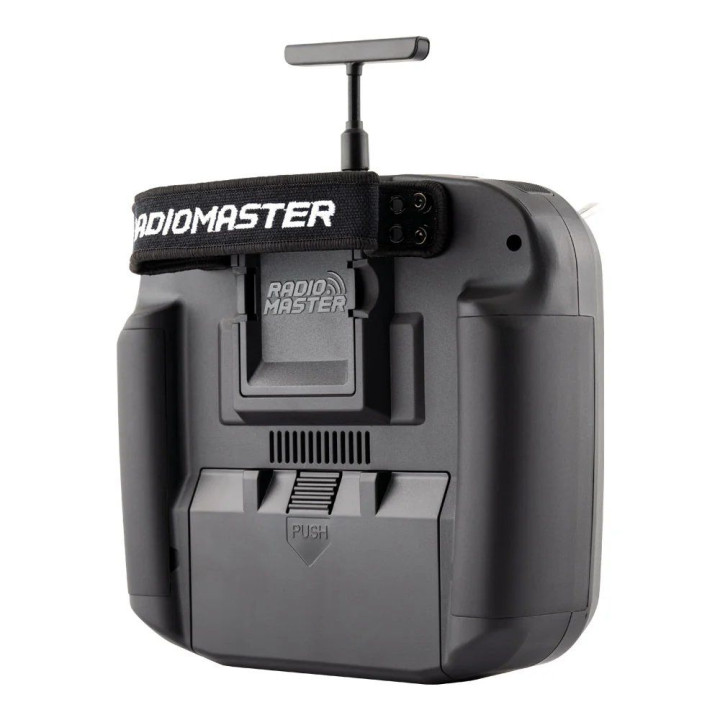

• Textilná rukoväť na vynikajúce uskladnenie vysielača
• Vymeniteľné ergonomické rukoväte

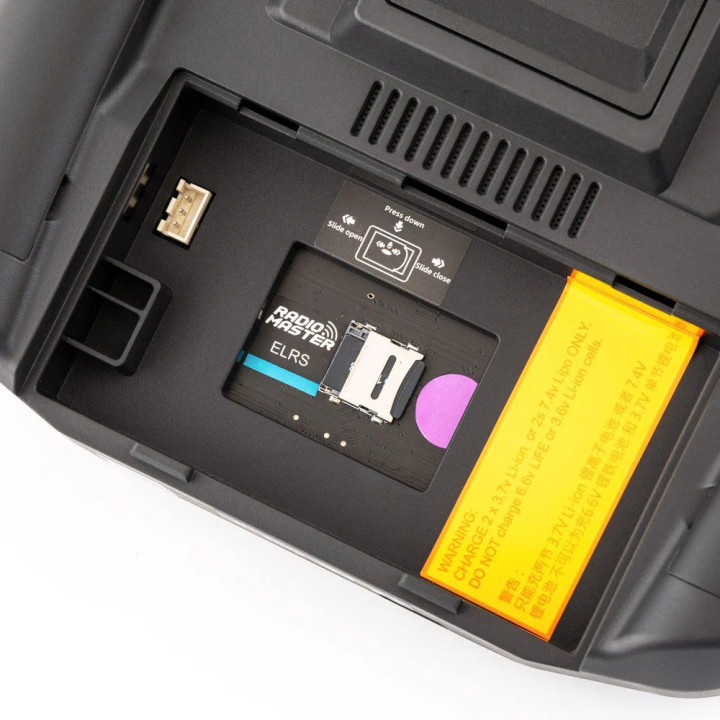

• Prepracovaná priehradka na kartu SD, predinštalovaná karta SD je súčasťou balenia
• Pevné puzdro na prenášanie a ochrana kardanu na bezpečnú prepravu vysielača

Rovnako ako ostatné vysielače Radiomaster je Boxer vybavený firmvérom EdgeTX. Tento softvér je open source. Je bezplatný.

Informácie o systéme ELRS

ExpressLRS alebo ELRS je protokol rádiového riadenia - RC. Je vyvinutý ako open source na prevádzku na obvodoch založených na SX127x/SX1280 v kombinácii s ESP8285, ESP32 a STM32. V súčasnosti pracuje v pásmach 868/915 MHz a 2,4 GHz.

SX127x a SX1280 sú moduly LoRa s dlhým dosahom, ESP8285, ESP32 sú wifi moduly, STM32 je mikrokontrolér, počítač.

História tohto systému sa začala niekedy v roku 2020. Prvá prevádzka bola na hardvéri Frsky R9/non2019, neskôr na spomínaných univerzálnych obvodoch osadených vo vlastných doskách. V súčasnosti (2022) je možné zakúpiť komerčne vyrábané vysielače a prijímače. Vysielače sa predávajú ako moduly v šachte vysielača pre externý vysielací modul. Systém vysielača musí podporovať tento protokol, preto nie je možné spustiť modul ELRS na starších verziách OpenTX. Podporuje ho systém OpenTX, EdgeTX. Stále ide o open source záležitosť, vysielač a prijímač je možné zostaviť.

ExpressLRS Configurator

Vysielacie moduly a prijímače ExpressLRS sa konfigurujú pomocou nástroja ExpressLRS Configurator. Program tiež pripraví správny súbor bin s firmvérom modulu vysielača alebo prijímača.

Program si môžete stiahnuť tu: github.com/ExpressLRS-Configurator/releases

Preložili sme užitočný odsek často kladených otázok.

Viac informácií v angličtine nájdete v popise epizódy VF Ranger

Vysielač sa dodáva vrežime 2 (plyn vľavo). Zmena módu je možná zo strany používateľa alebo na vašu žiadosť u nás.

Špecifikácia:

Názov výrobku: Vysielač BOXER
Rozmery: 235x178x77 mm
Hmotnosť: 532,5 g
Frekvencia: 2,400GHz-2,480GHz
Vnútorná RF časť: ELRS 2,4 GHz
Podporované protokoly: Podľa použitého modulu
Vysielací výkon CC2500 Max. 20dBm
Rozsah napájacieho napätia: 6,6V-8,4V DC
Firmvér: EdgeTX (vysielač) / ELRS (RF modul)
Počet kanálov: Max. 16 kanálov (v závislosti od použitého prijímača)
Batéria: 7,4V 2S lítium-polymér / 2S 3,7V 18650 lítium-iónové články (nie sú súčasťou dodávky)
Displej: 128*64 monochromatický LCD displej
Gimbal: Snímač polohy s Hallovým efektom ako štandard, vysoká presnosť, verzia 4.0 (možno ďalej rozšíriť inštaláciou gimbalu AG01)
Externý modul: kompatibilný s JR / FrSKY / Crossfire
Aktualizácia: USB/SD karta a softvér EdgeTX Companion PC

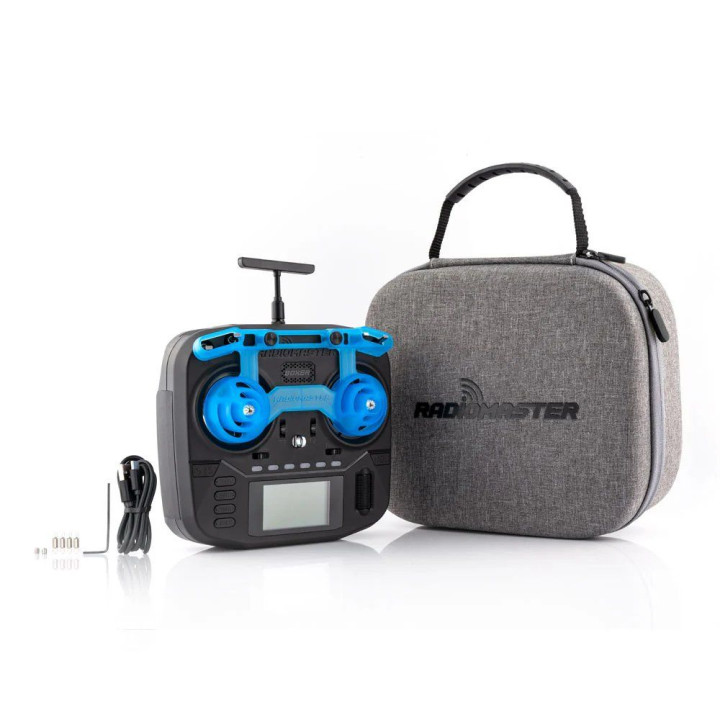

Obsah balenia:

1 * Rádio BOXER
1 * prepravný kufor
1 * Anténa T
1 * kábel USB-C
1 * Ochranný kryt gimbalu
1 * 1,5 mm inbusový kľúč
2 * skrutky M4*4
4 * Pružiny na zníženie sily na ovládanie gimbalov
1 * Nálepka
1 * Stručný návod na použitie v angličtine a češtine
1 * Puzdro na dve batérie 18650 (batérie nie sú súčasťou balenia)

Spolu s vysielačom sa dodáva stručný úvod v češtine.
Úplný návod na programovanie systému Edge TX zatiaľ neexistuje.
Je možné použiť manuál Open TX, jeho preklad nájdete tu.
