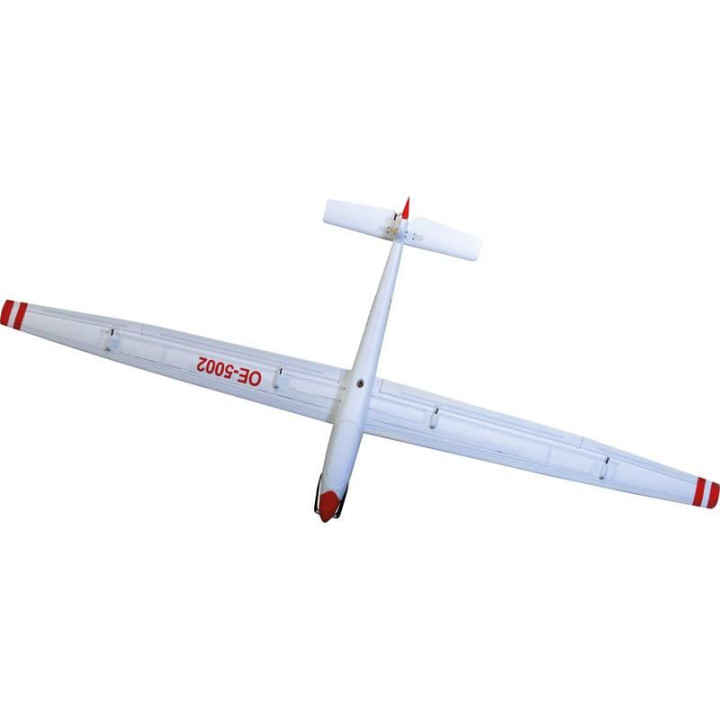

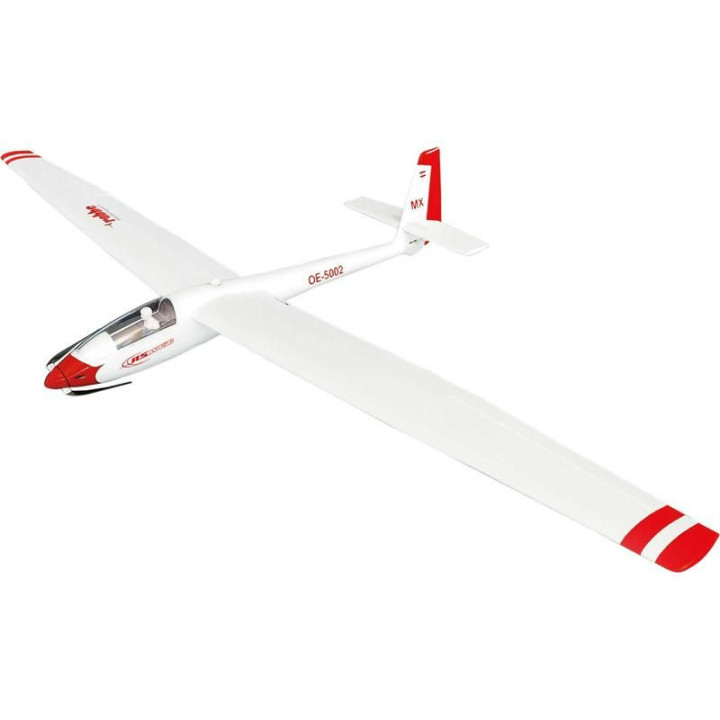

ASW 15b 2.27m kit

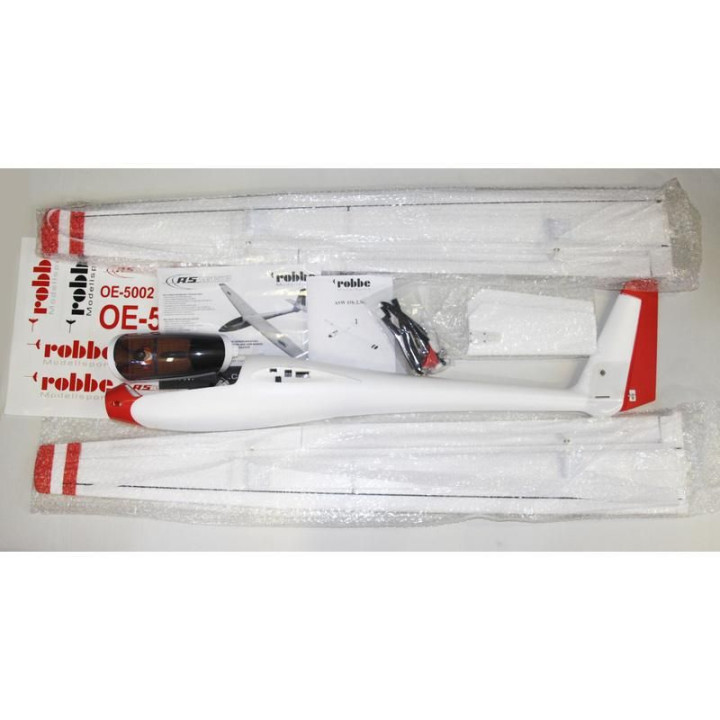

Stavebnice RC modelu větroně ASW 15b o rozpětí 2.27m z EPO bez elektroniky je určena všem, kteří si chtějí osadit model vlastní elektronikou a pohonem. Křídlo s uhlíkovými výztuhami, rychloupínací systém křídla a výškovky, kabina s magnetickým zámkem. Sklopná vrtule s kuželem je v balení.

Model je koncipován jako stavebnice s hotovými díly bez elektroniky, ovládány jsou směrovka, výškovka, křidélka, klapky a motor. Manuál provází montáží serv s táhly a kabely, zástavby motoru, regulátoru a baterie. Serva jsou doporučeny mini 6ks s rozměry max. 23x11,7x20,8mm, střídavý motor o průměru 34mm (3434 1000Kv 125g) s hřídelí 4mm a regulátor 30A. Servo kabely jsou doporučeny 4ks 60cm a 2ks 20cm.

Vlastnosti

• Stavebnice modelu ASW 15b z EPO
• Křídlo s uhlíkovými výztuhami
• Uhlíková hranatá spojka křídla
• Speciální rychlouzávěr polovin křídla
• Plovoucí výškovka se západkovým zámkem

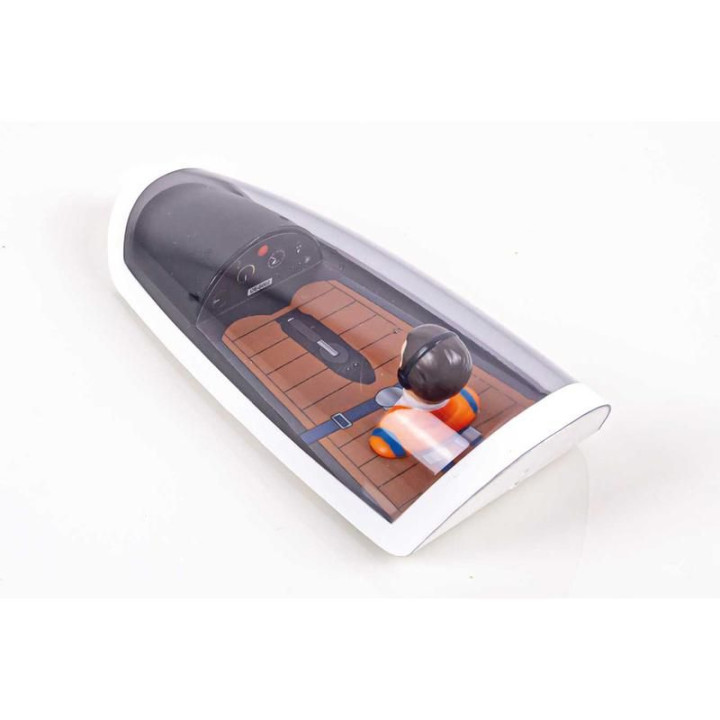

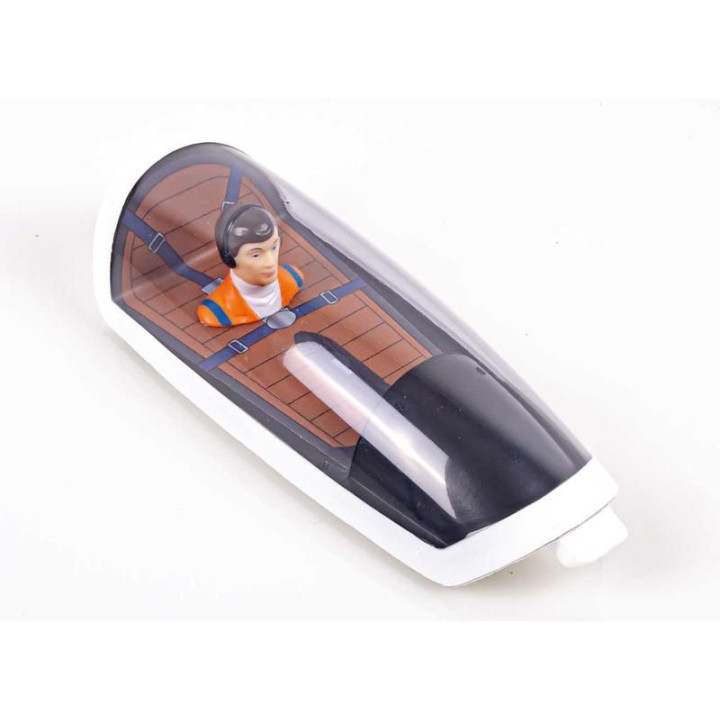

• Kryt trupu s magnetickým zavíráním

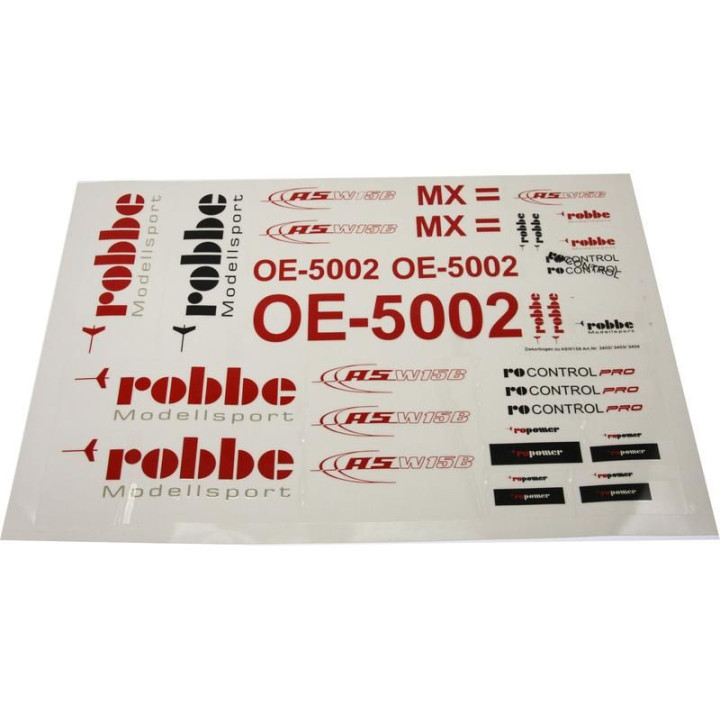

• Dekorační sada samolepek
• Plastová výztuha podlahy trupu
• Sklopná vrtule 10x6

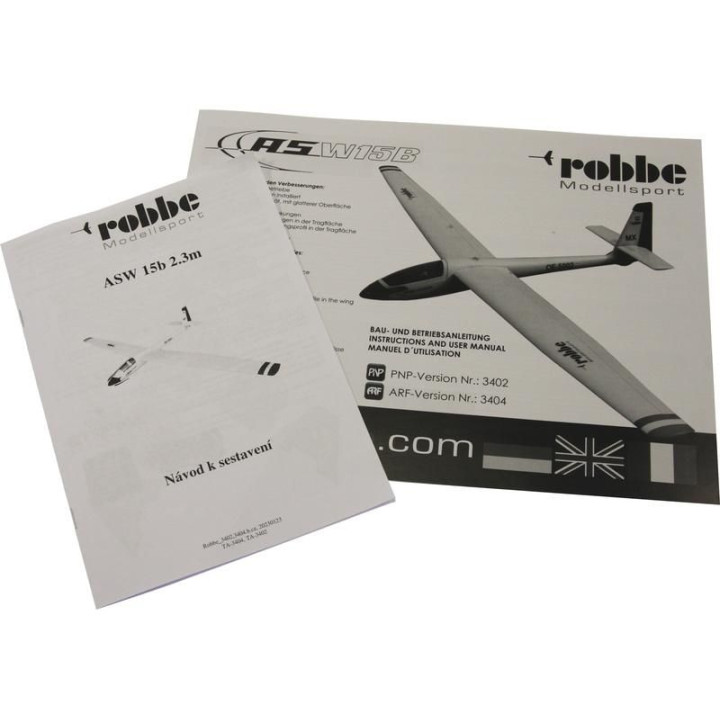

• Montážní návod německy, anglicky a francouzsky

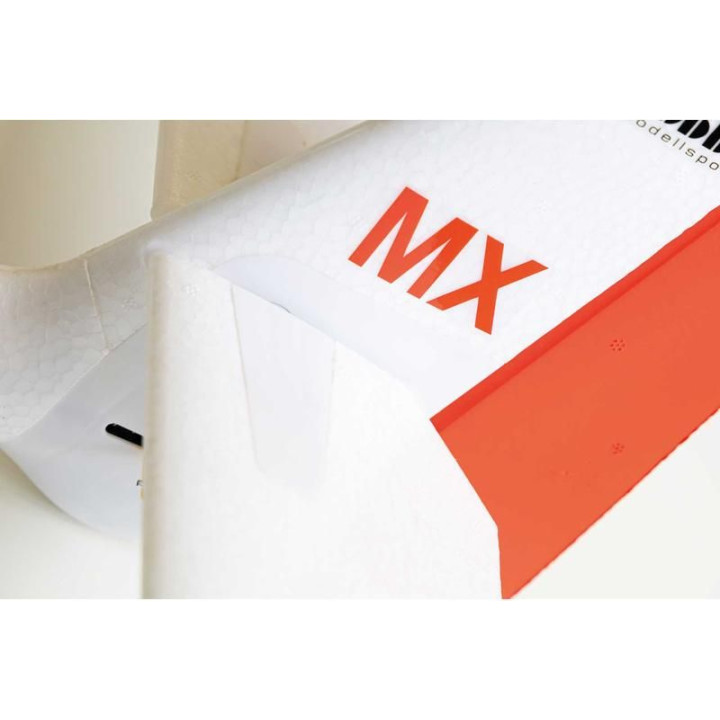

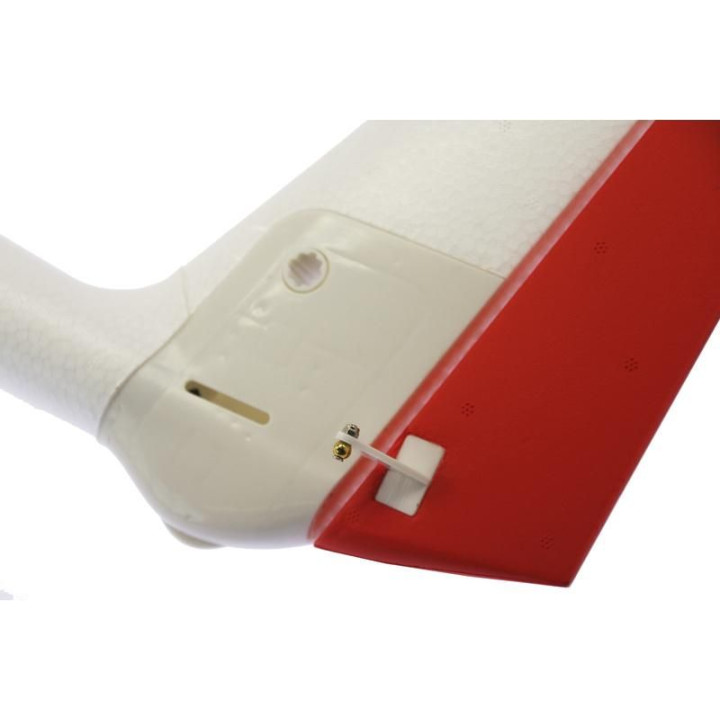

Plovoucí výškovka

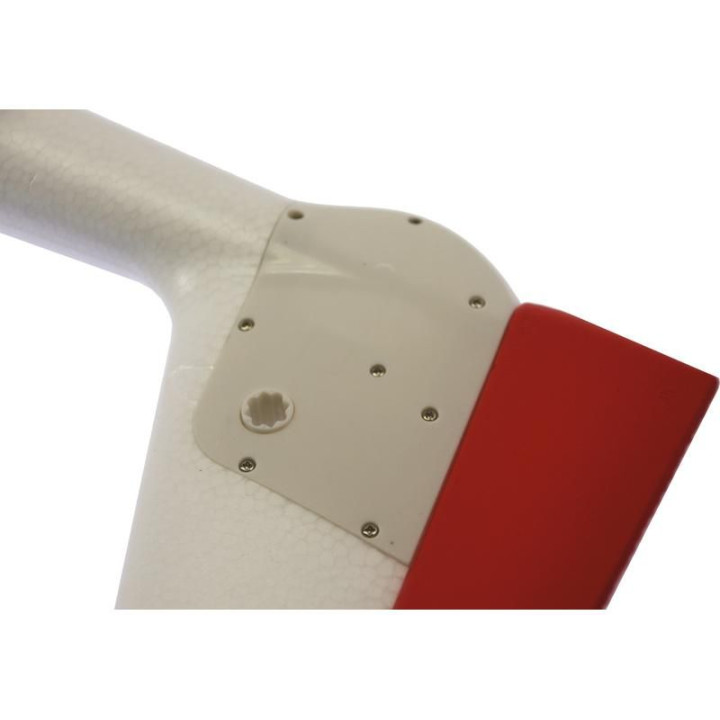

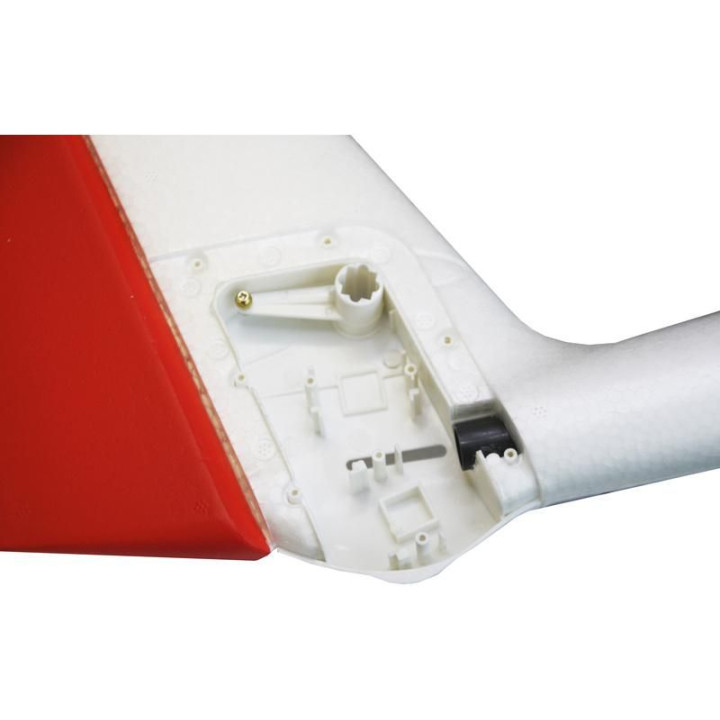

Serva výškového a směrového kormidla jsou v plastové krabičce, do které se velmi snadno nainstalují. V trupu jsou vedeny prodlužovací kabely od serv k přijímači. Osa plovoucí výškovky je součástí této krabičky a je vnitřně drážkována pro spojku obou polovin výškovky.

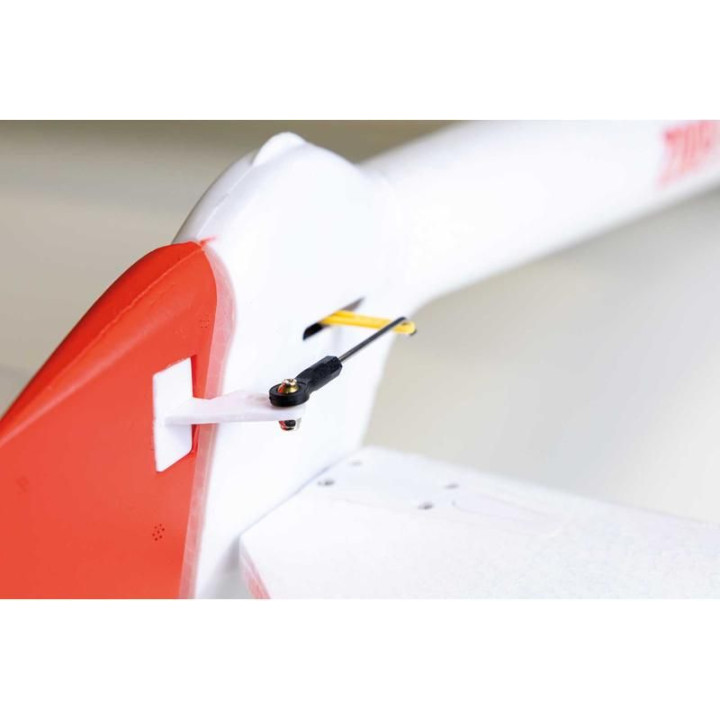

Montáž výškovky

Koncovka spojky výškovky je vybavena pojistkou, která se zajistí po zasunutí. Při demontáži stačí podržet plastové tlačítko na výškovce a dojde k rozpojení obou polovin.

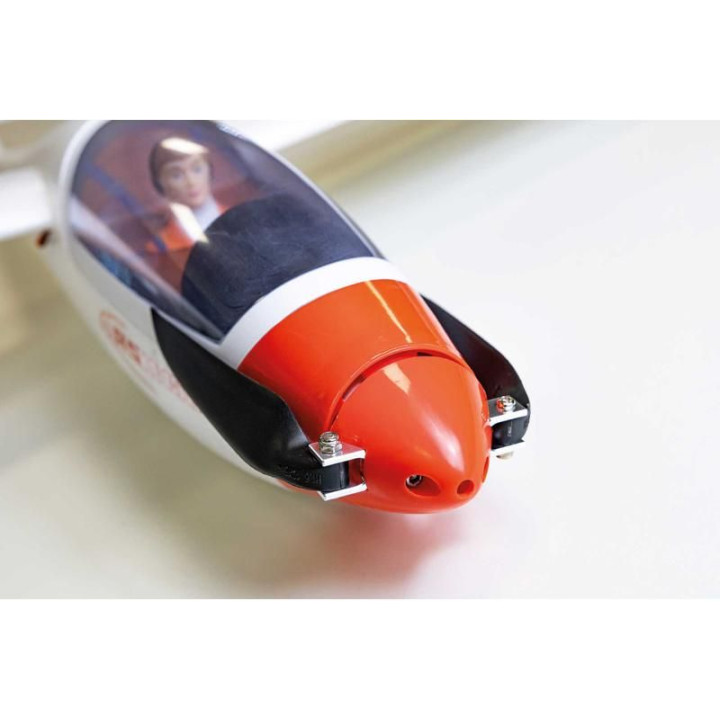

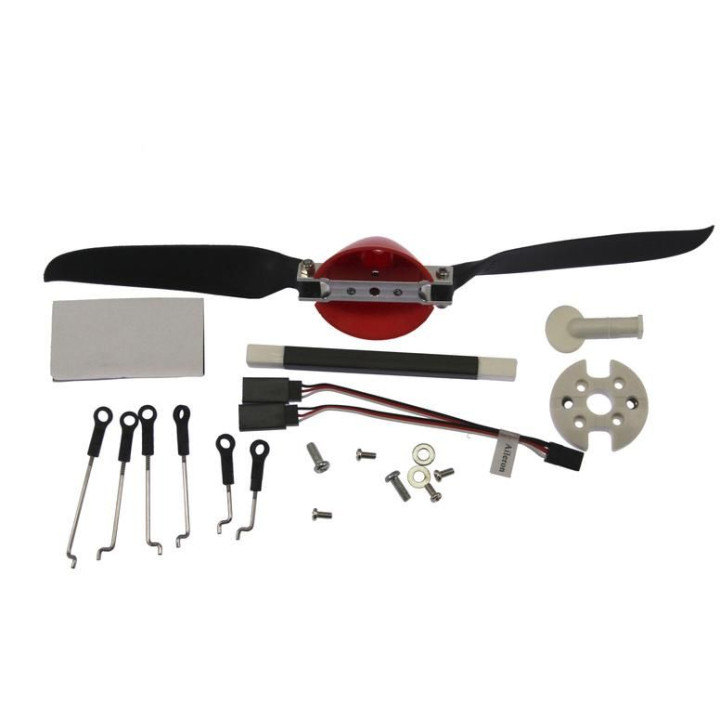

Sklopná vrtule

Součástí balení je sklopná vrtule s kuželem a unášečem na hřídel o průměru 4mm. Kužel je tvarován a přesně odpovídá výlisku přední části trupu.

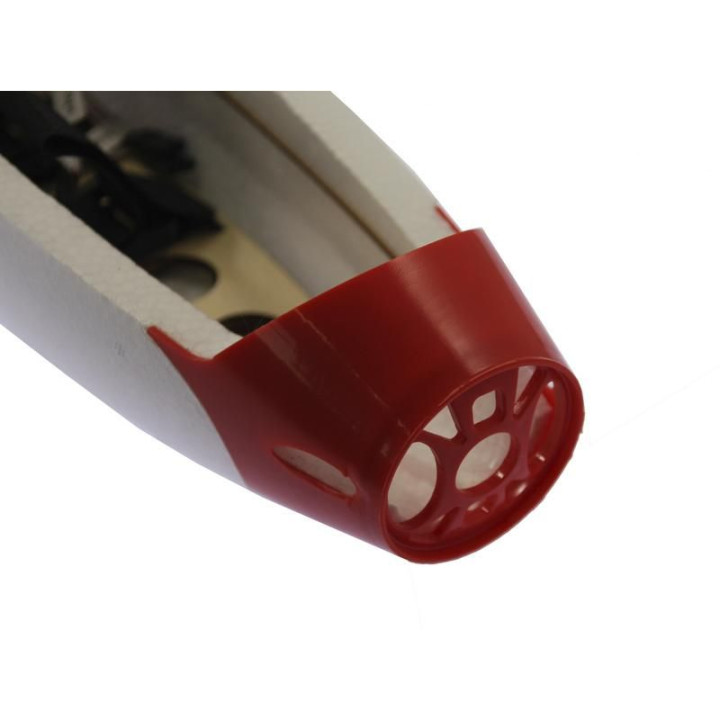

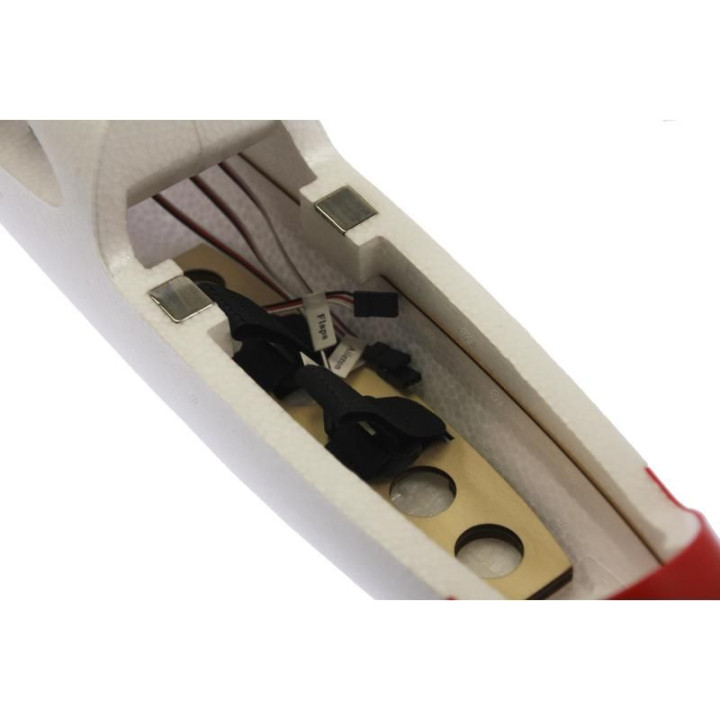

Zástavba pohonné jednotky

Do prostoru lože motoru vejde motor o průměru do 36mm, regulátor lze umístit na bok trupu pomocí suchého zipu.

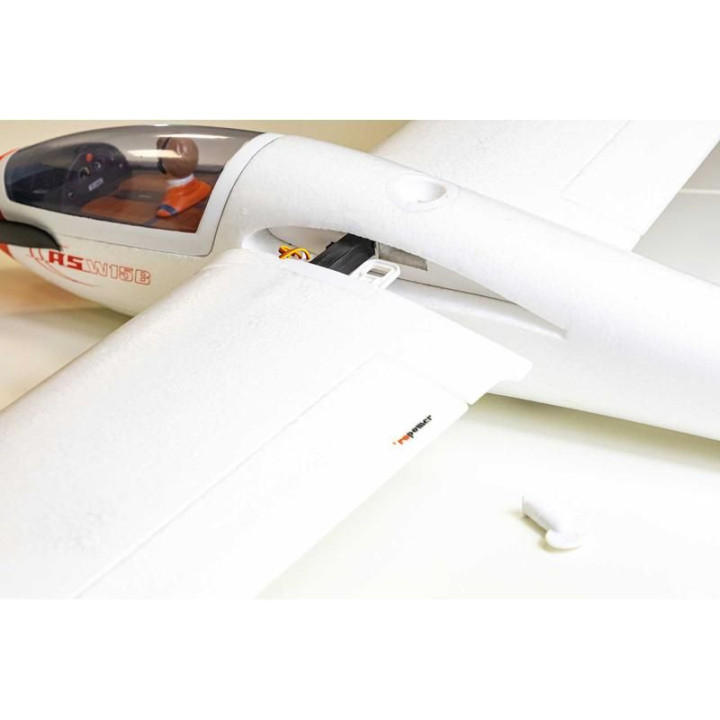

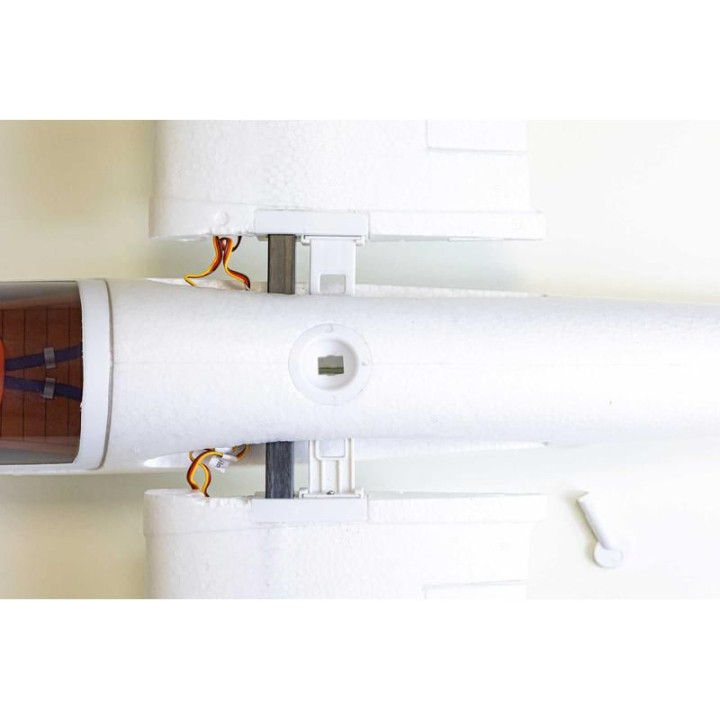

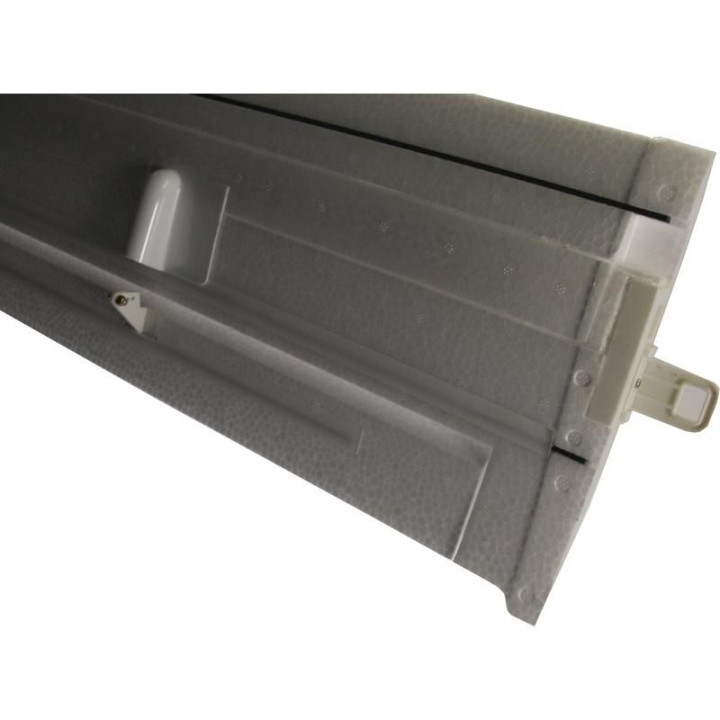

Montáž křídla

Velmi prakticky je vyřešeno spojení polovin křídla s trupem. Každá část křídla je opatřena konzolí s otvorem, do kterého se po nasunutí obou částí do trupu vloží pojistný čep.

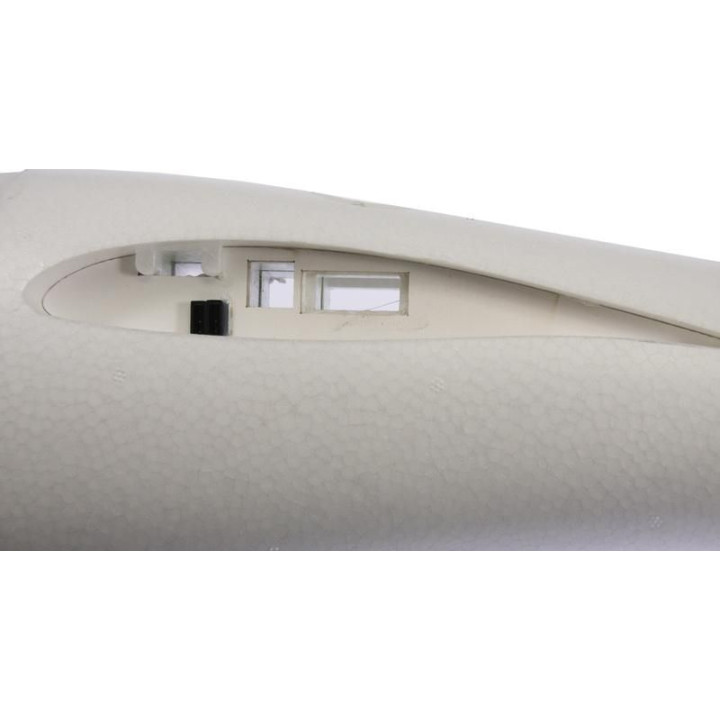

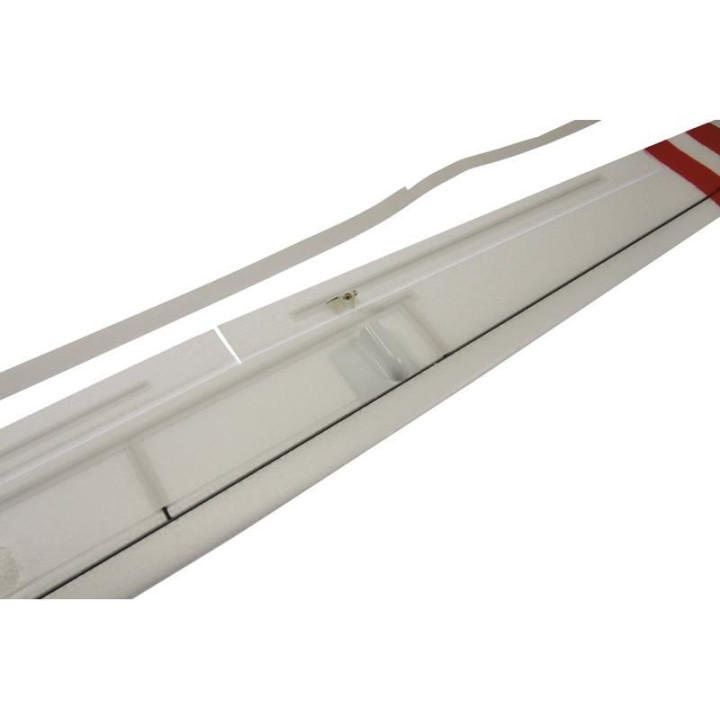

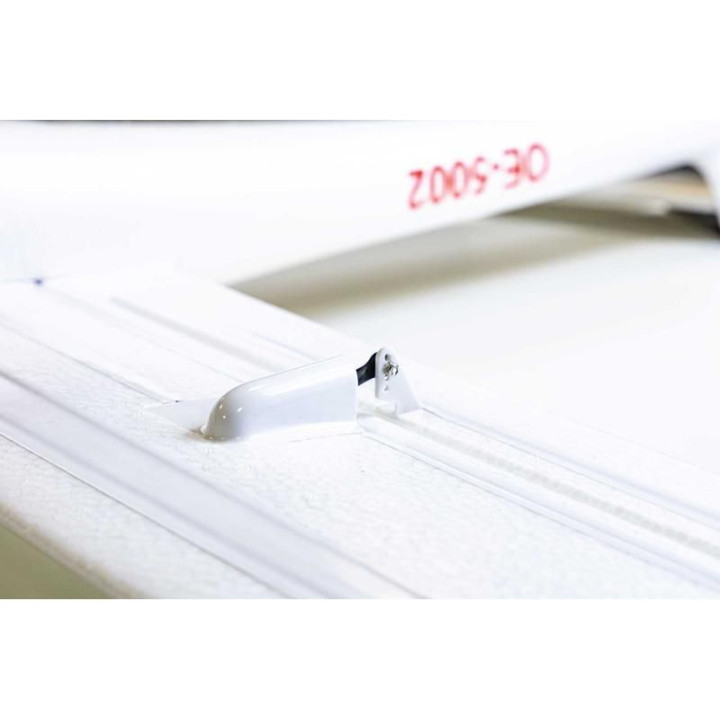

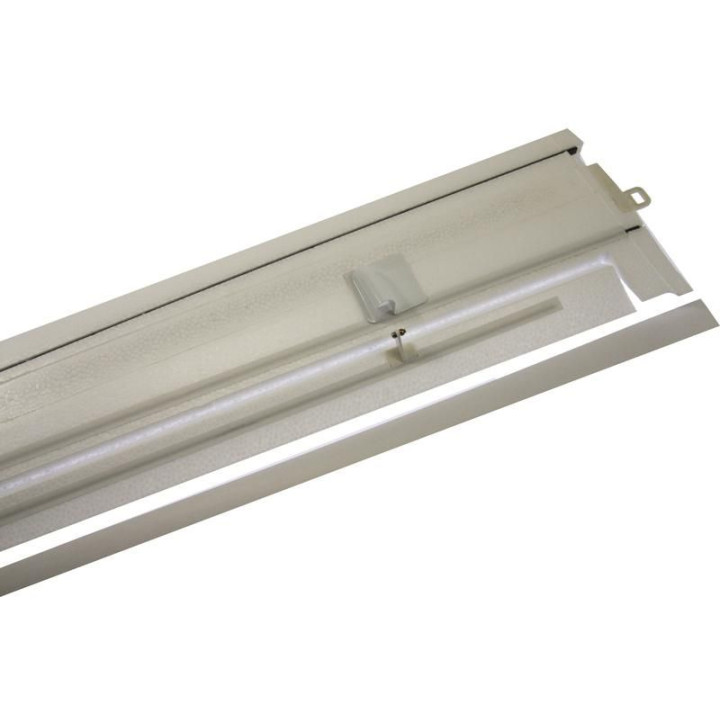

Serva křidélek a klapek

Serva křidélek a klapek se vloží do připravených kapes v křídle a překryjí krytem, protáhnou se prodlužovací kabely a připojí serva. Pak už jen stačí nainstalovat táhla na páky kormidel.
