Axial LED osvětlení Night Visions System (AX24251)

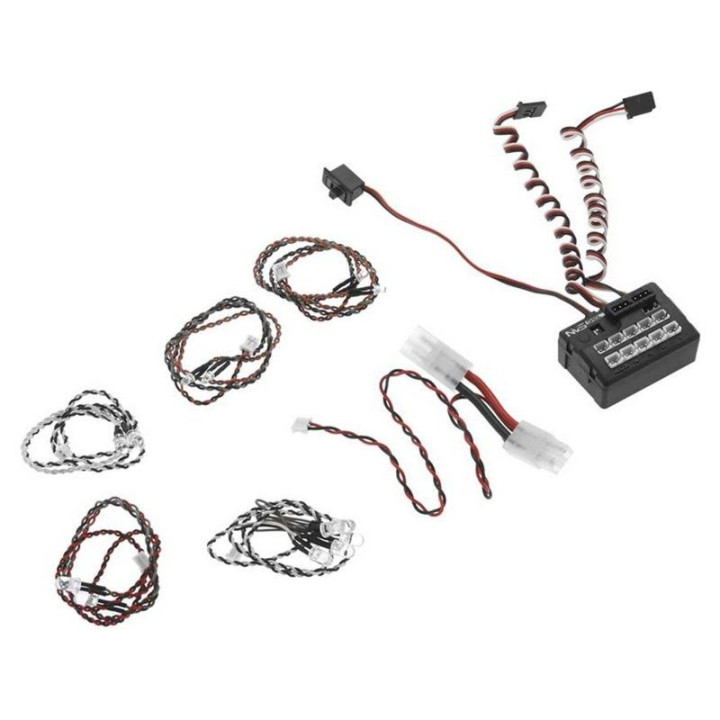

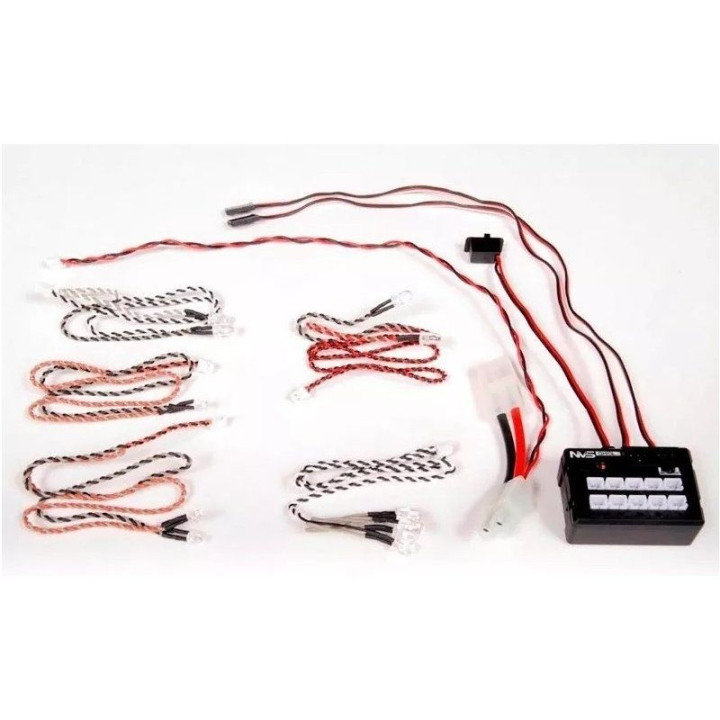

Sada obsahuje riadiacu jednotku NVS o rozmere 47x32x23mm, 1x kábel dvojitý s LED 5mm biela, 1x kábel dvojitý s LED 5mm červená, 2x kábel dvojitý s LED 3mm oranžová a x1 kábel s 5x LED 5mm biela. Napájací kábel s konektormi Tamyia samec/samica. Návod so schéma zapojenia.

Charakteristika:
Súprava Axial LED osvetlenie Night Visions System je špeciálne naprogramovaná do RC modelov áut. Riadiaca jednotka má napájanie 4-9V, externý vypínač, káble do prijímača (smer, plyn) prepínač reverz a 10 konektorov pre svetelné rady LED. V balení sú sady LED 3mm a 5mm v rôznych farbách.

Prehľadná aplikácia:

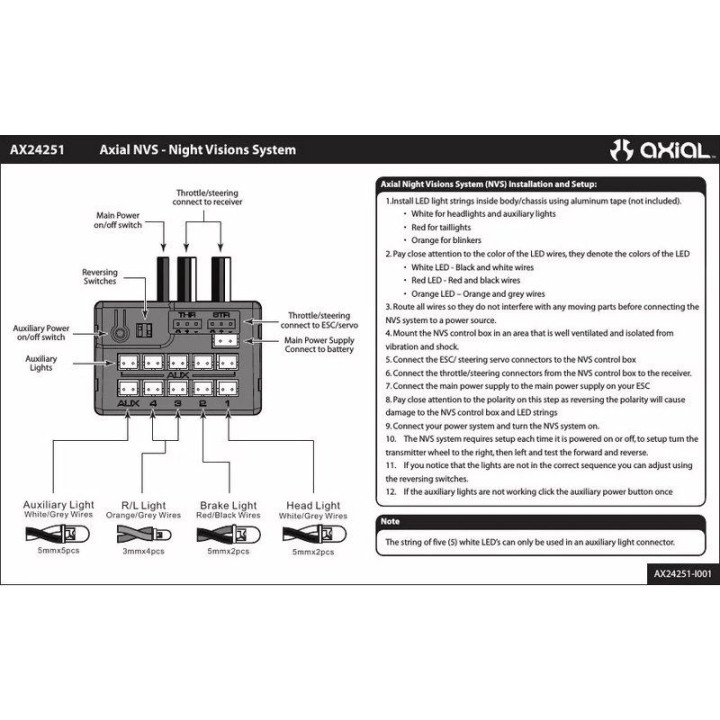

Zapojenie do modelu je jednoduché. Pripojíte kábel napájania, ktorý po kompletizácii osvetlenia pripojíte k napájacej batérii NiMH 6-7S alebo LiPol 2S. Servo konektory na riadiacej jednotke pripojíte do prijímača, do riadiacej jednotky pripojíte konektory serva riadenia a regulátora. Do konektorov LED pripojíte podľa schémy príslušné svetelné káble, ktoré nainštalujete do karosérie. Na riadiacej jednotke je buď externý vypínač na kábli alebo tlačidlo pre zapnutie na krabičke NVS. Ďalej máte možnosť využiť prepínače reverz pre oba kanály.

LED osvetlenie Axial Night Visions System má samostatné napájanie 4-9V, ak použijete malú samostatnú batériu (2S LiPol napr. BMF25-1300-2EC3), môžete osvetlenie použiť do ľubovoľného auta bez ohľadu na napájanie auta.

Zapojenie ďalších LED:
Napájací modul umožňuje, okrem už obsiahnutých svetiel, aj zapojenie ďalších LED zväzkov do výstupov AUX. Ďalšie diódy nájdete v príslušenstve.

Vlastnosti Night Visions System:

Pri jazde vpred sa biele svetlá intenzívnejšie rozsvietia, pri brzdení zadné svetlá svietia intenzívnejšie na červeno
Pri zatočení doľava alebo doprava signalizujú oranžové svetlá zmenu smeru jazdy

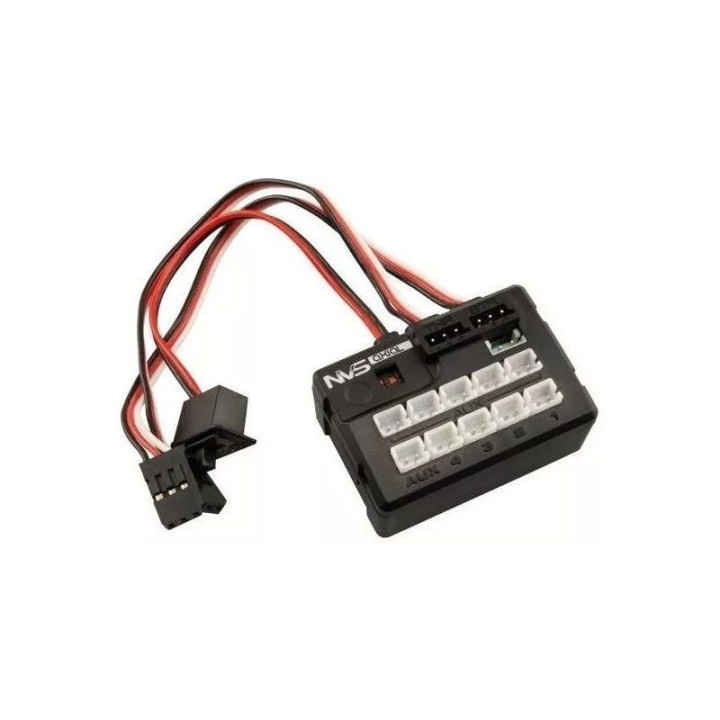

Riadiaca jednotka má krabičku o veľkosti 47 x 32 x 23 mm
Externý spínač umožní vypnúť osvetlenie bez zloženia karosérie
Samostatný vypínač aj na kraničke NVS
Konektory na NVS až pre 10 káblov svetelných reťazcov
Typ: Svetelná súprava pre autá

• Rozmery krabičky: 47 x 32 x 23 mm
• Napájanie: 4 - 9V DC
• Konektory napájania: Tamyia
• Konektory LED: Tamiya (JST S2B)
• Počet káblov LED: 5
