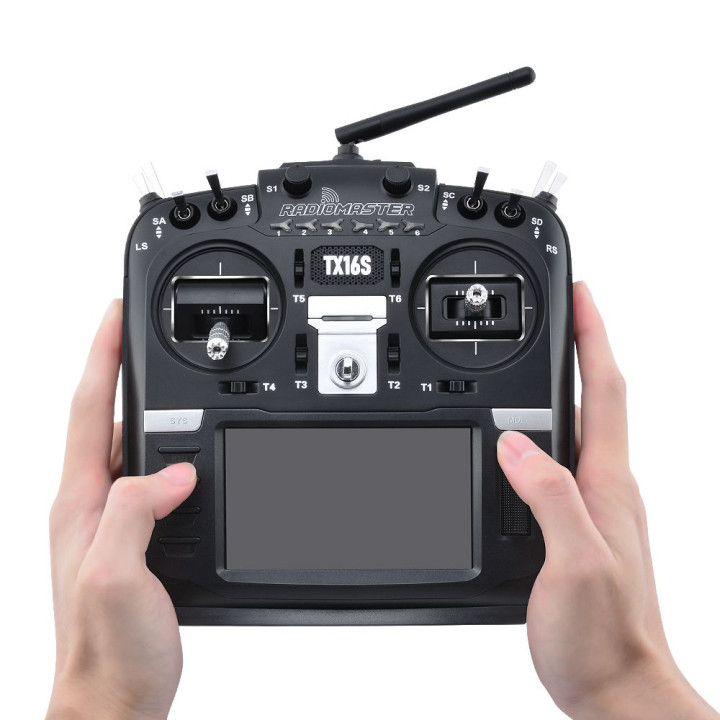

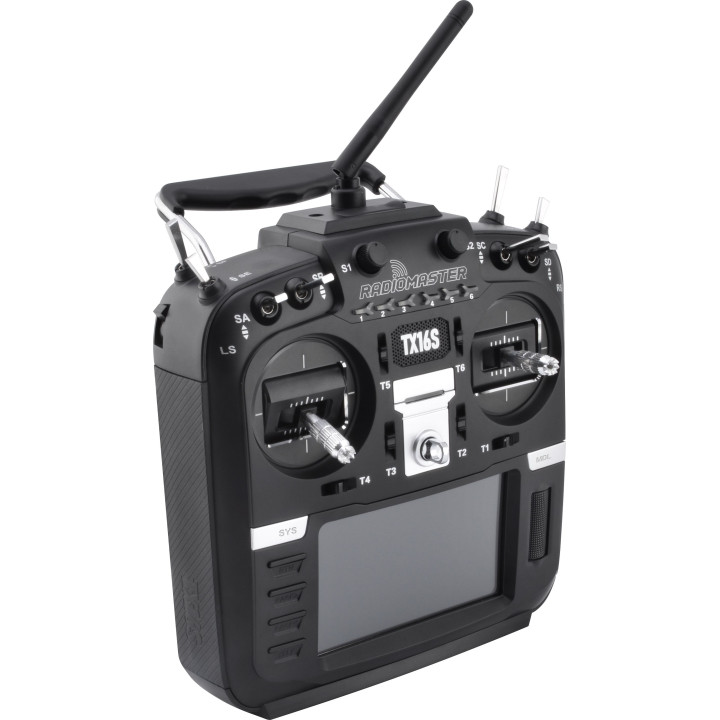

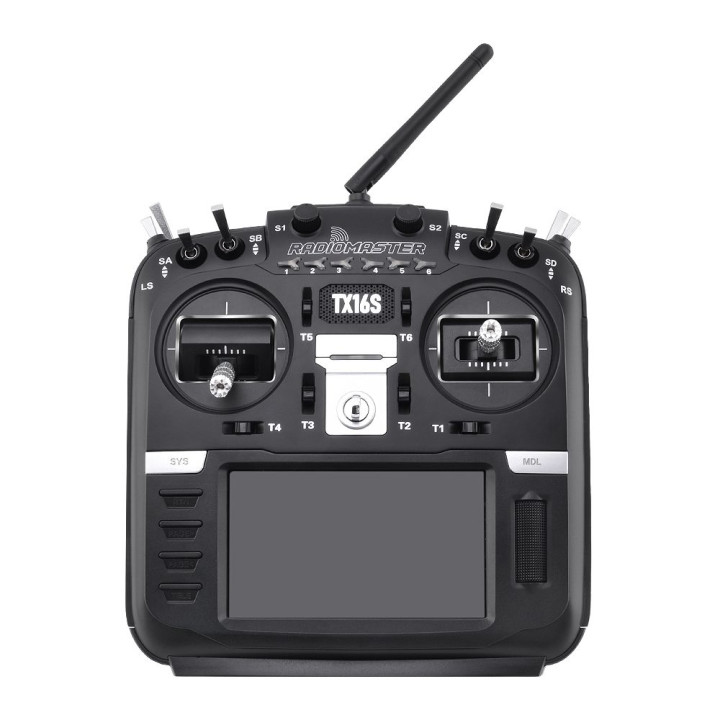

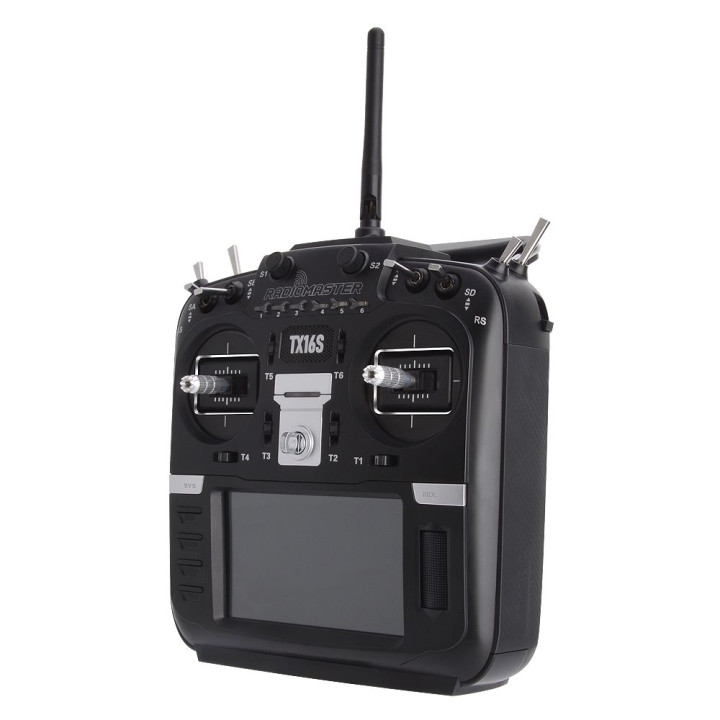

RadioMaster TX16S MKII

Vysielače sú v móde 2. Nastavenie pák riadenia vrátane zmeny módu sa vykonáva bez rozobratia vysielača, pomocou skrutiek, ktoré sú súčasťou gimbalov.

• Vylepšenie verzie MKII:
• Operačný systém EdgeTX
• Vylepšené elektronické obvody, optimalizované napájanie
• Vylepšené nabíjacie obvody, integrovaná ochrana proti prepólovaniu
• Optimalizovaný integrovaný obvod na nabíjanie
• Port na pripojenie slúchadiel

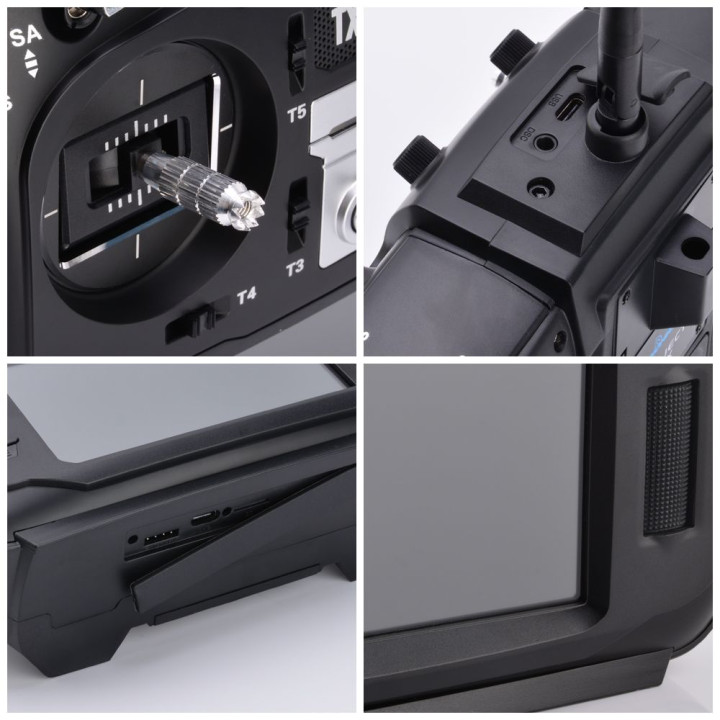

• Vylepšený gimbal V4.0 poskytuje presnejšie centrovanie a teplotnú stabilitu
• Nové nešmykľavé úchopy pre lepšiu ergonomiku
• Nové otočné ovládače S1 a S2 s indikáciou strednej polohy
• Nové puzdro batérie
• Port pre slúchadlá, konektror TRS 3,5mm
• Masívne plastové diely puzdra pre vyššiu trvanlivosť skrutkových spojov
• Vo verziách ELRS a 4in1
• Indikácia polohy páky riadenia sa vykonáva bezkontaktne. Metóda je magnetická, pomocou Hallových sond.
• Bezkontaktný prenos polohy je bezporuchový, nemôže dôjsť k opotrebovaniu.

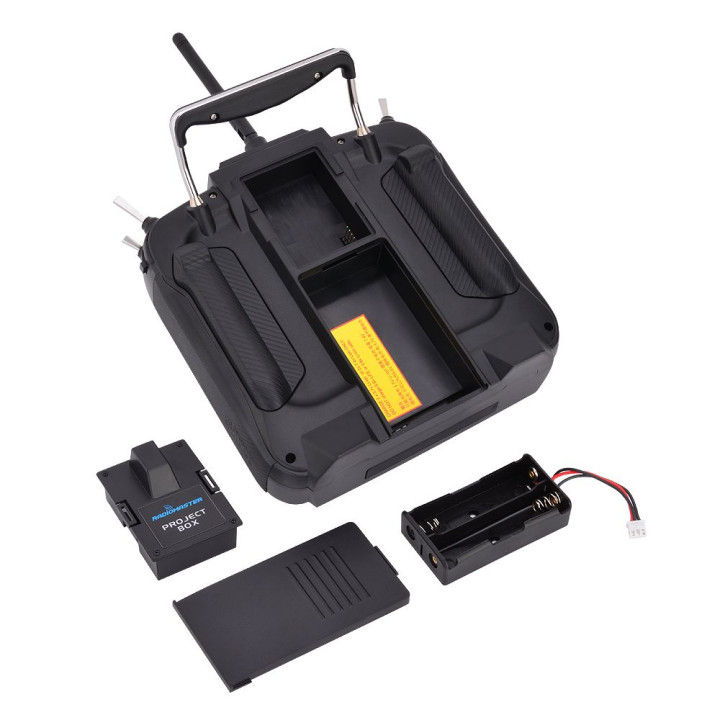

Multiprotokolový modul 4-in-1 je umiestnený vo vnútri puzdra vysielača. V zadnej časti vysielača je puzdro pre ďalší VF diel. Má štandardné rozmery. Do puzdra je možné vložiť ďalší VF diel.

TX16S MKII sa dodáva s inštalovaným programovým vybavením, ktoré je v dobe výroby najlepšie a najstabilnejšie.
Pokiaľ nemáte dostatok znalostí v problematike, do update firmware sa nepúšťajte. Pri nesprávnom postupe by mohlo dôjsť ku kolapsu systému alebo k chaotickej funkcii vysielača.
Zmena soft- a firmware užívateľom ruší záruku!
Základná špecifikácia:
Rozmery: 287*129*184
Hmotnosť: 750g (bez batérie 2 x 18650, alebo 2 x 21700, v predaji samostatne)

Prevádzkové napätie: DC 6,6-8,4V

Napájanie

Batéria LiIon
2x LiIon 18650 o menovitom napätí článku 3,6-3,7V
2x LiIon 21700 dtto

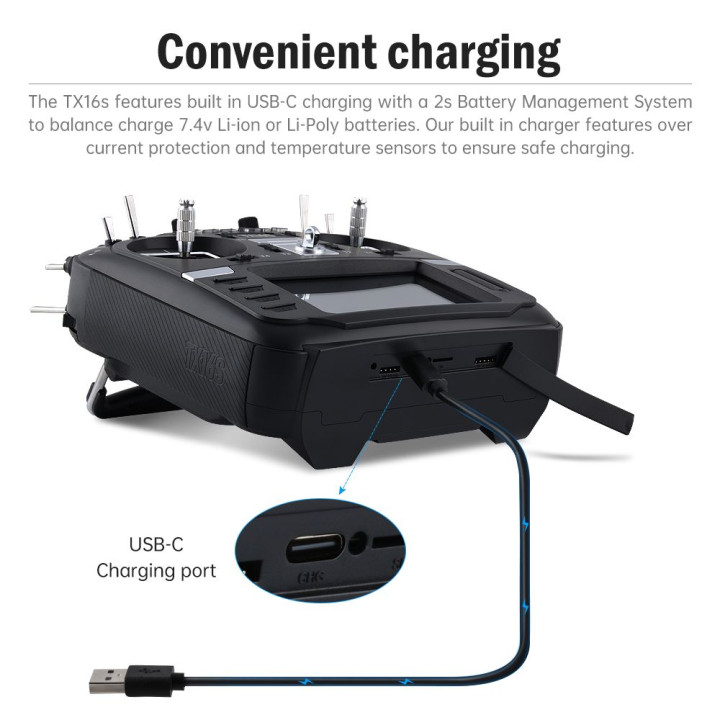

Batérie sa nabíjajú prepojkou USB-C, ktorá je súčasťou balenia.
Prúd: 400mAh
Počet kanálov: až 16

Vlastnosti:
MCU: STM32F429BIT6
Farebný displej s uhlopriečkou 4,3" - 480*272 dobre čitateľný aj v dennom svetle

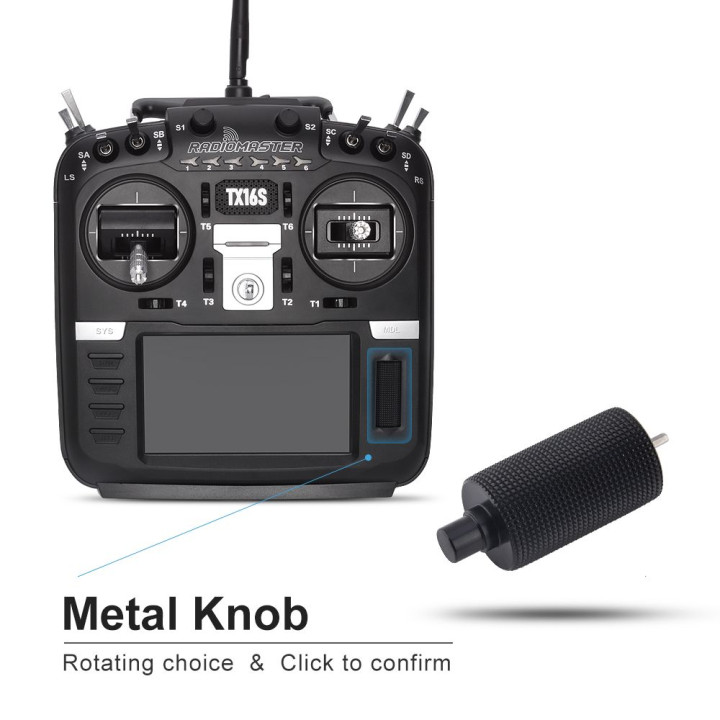

Otočný ovadač pre pohyb v menu
Gimbaly uložené v pároch ložísk, s nastaviteľným uhlom.
Prenos pozície riadiacej páky je bezkontaktný, pomocou magnetickej sondy.
Multiprotokolový VF modul
Vyberateľná batériaLiIon
Podpora telemetrie
Pamäť 16M
Hlasová funkcia
Vibrácie
Štandardné puzdro veľkosti JR
Tlačidlá pre 6 letových režimov
Dvojfarebný LED pre status
Rýchly úvod v slovenčine

Výrobné číslo je uložené v QR kóde v dolnej časti vysielača. Číslo uvádzame na predajnom doklade. Pri prípadnej reklamácii je nutné dodať vysielač s nálepkou s QR kódom.

Programovanie

Manuál pre programovanie pre EdgeTX zatiaľ neexistuje. Rozhranie je takmer zhodné s rozhraním pre OpenTX. Slovenskú verziu návodu nájdete tu.

Poznámka k multiprotokovému modulu:

Modul je schopný spolupracovať s veľkým počtom prijímačov, ktoré sú kompatibilné s čipmi, inštalovanými vo VF dieli. Škárovanie s každým prijímačom nemôžeme zaručiť. Výrobcovia prijímačov môžu zmeniť programové vybavenie, atď.
Nedá sa zaručiť, že vysielač bude spolupracovať so všetkými prijímačmi, ktoré sú na trhu.

Pokiaľ chcete spárovať TX16S MKII s nejakým prijímačom, musíte mať o ňom základné informácie:
poznať typ protokolu a spôsob párovania.
Bez týchto informácií je párovanie veľmi ťažké. Jediná možnosť je opakované skúšanie, ktoré ale nemusí viesť k cieľu.

Vysielač nemôže spolupracovať s prijímačmi, ktoré obsahujú zákaznícky vyrobené čipy (Napr. Futaba FASST, FASSTest atď.)

Modul 4-in-1
Modul 4-in-1 obsahuje v jednej PCB doske RF čipy CC2500, NRF24L01, A7105 a CYRF6936 RF. Modul je schopný konvertovať štandardný signál PPM do VF signálu mnohých typov (protokolov). (Pozri základné dáta nižšie).
Modul je v prevedení „plug and play“. Môže sa použiť bez ďalšieho prepájania pre mnoho typov vysielačov.

Použitá štvorica čipov a zodpovedajúca kompatibilita protokolov
Cypress Semiconductor CYRF6936: DSM/DSMX, Walkera Devo
Texas Instruments CC2500: FrSky, Futaba SFHSS
Amiccom A7105: FlySky, FlySky AFHDS2A, Hubsan
Nordic Semiconductor NRF24L01: HiSky, Syma, ASSAN a väčšina ďalších čínskych vysielačov.

K dispozícii je certifikácia TX16S MKII podľa zákonov EÚ.

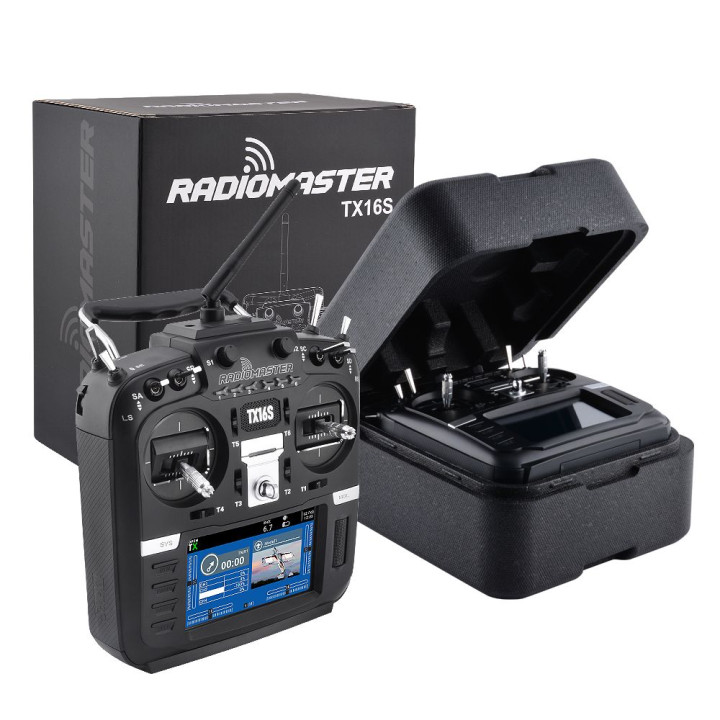

Obsah balenia:
-vysielač RadioMaster TX16S MKII
-púzdro na dva akumulátory typu 18650
-USB-C kábel
-SD karta
-ďalšia dvojica gripov
-drobné príslušenstvo

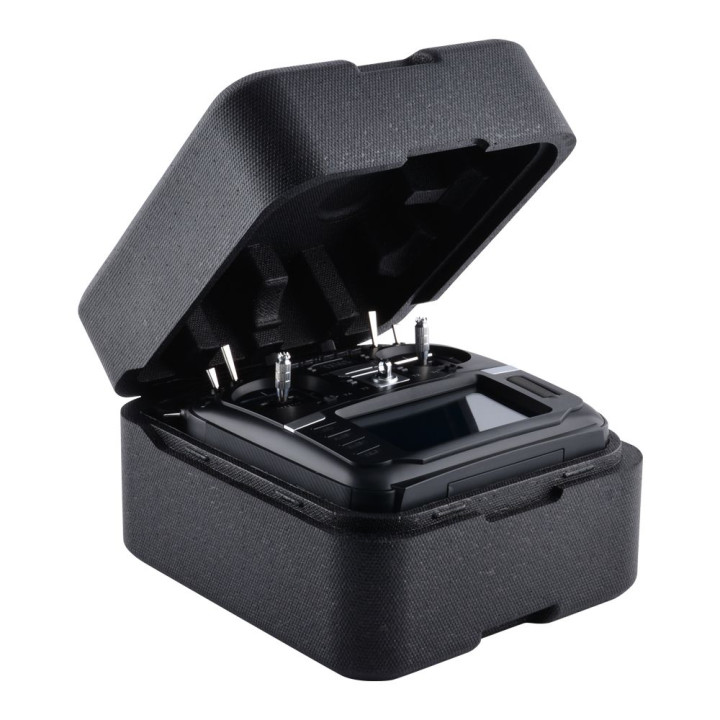

-transportný obal na vysielač
-rýchly úvod v českom a anglickom jazyku

Ďalšie informácie:

Aktuálny softvér je možné stiahnuť z adresy: https://edgetx.org

Aktuálny firmware pre Open TX: https://www.open-tx.org

ExpressLRS: https://www.expresslrs.org/2.0

Modul Multi Protocol: https://www.multi-module.org/

Všetky tieto weby sú originálne, teda v angličtine
