JR065/5 indikát.10LED Rx 5 článek (F815-7)

JR065 / 5 indikát.10LED Rx 5 článok (F815-7)

PELIKAN

13,90 €

S DPH

Kód produktu

Miniaturní indikátor napětí se sloupcem 10 LED s expandovanou stupnicí pro Rx aku 5-čl.

Skladom

Skladom …

U vás 18. 8. 2026 · dopravcom GLS - SK

Zdieľať

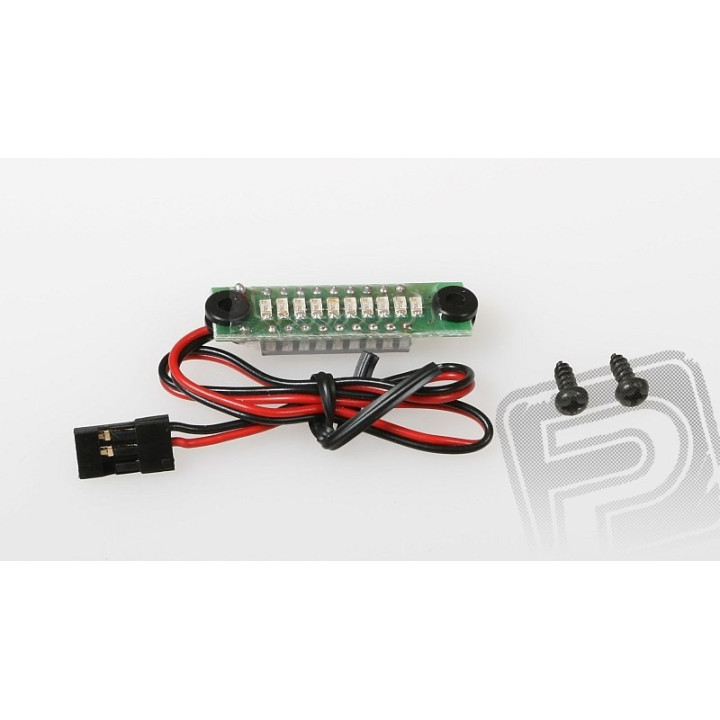

Sloupcový indikátor napětí ("běžící bod") pro Ni-XX akumulátorové sady se 4 články s 10 LED. Indikátor se napájí z měřeného akumulátoru, je vybaven patkami s gumovými průchodkami pro přišroubování na vhodné místo modelu.

Indikátor se připojuje dvoužilovým kablíkem se standardním servokonektorem Hitec/JR např do volného kanálu na přijímači. Sloupec s 10 LED s expandovanou stupnicí umožňuje odlišit články plně nabité (napětí nad 6,4 V), částečně nabité, vybité (5,7-6,0 V) a nebezpečně vybité (pod 5,5 V) naprázdno i při zatížení (pokud zahýbete několika servy najednou, a sloupec výrazně "spadne" dolů do oblasti "vybité", určitě již nemáte energii na další vzlet).

Napěťové úrovně jsou indikovány stylem "běžící bod", s jednou svítící LED. Tento způsob signalizace zaručuje minimální proudový odběr nutný na vlastní činnost indikátoru a navíc umožňuje indikovat větší počet úrovní - pokud svítí najednou dvě LED, je napětí na polovině mezi úrovněmi příslušejícími jednotlivým LED.

Orientační tabulka indikovaných napěťových úrovní

LED č.:	Barva LED	Rozsvítí se při:
1	červená	5,3 V
2	červená	5,4 V
3	červená	5,5 V
4	žlutá	5,7 V
5	zelená	5,8 V
6	zelená	5,9 V
7	zelená	6,0 V
8	zelená	6,1 V
9	zelená	6,2 V
10	zelená	6,4 V

Pozn.: uvedené napěťové úrovně jsou pouze orientační. Vzhledem k výborné stabilitě a přesnosti měření použitého integrovaného obvodu si můžete v případě potřeby indikátor přesně ocejchovat s pomocí dobrého voltmetru a regulovaného zdroje napětí.
